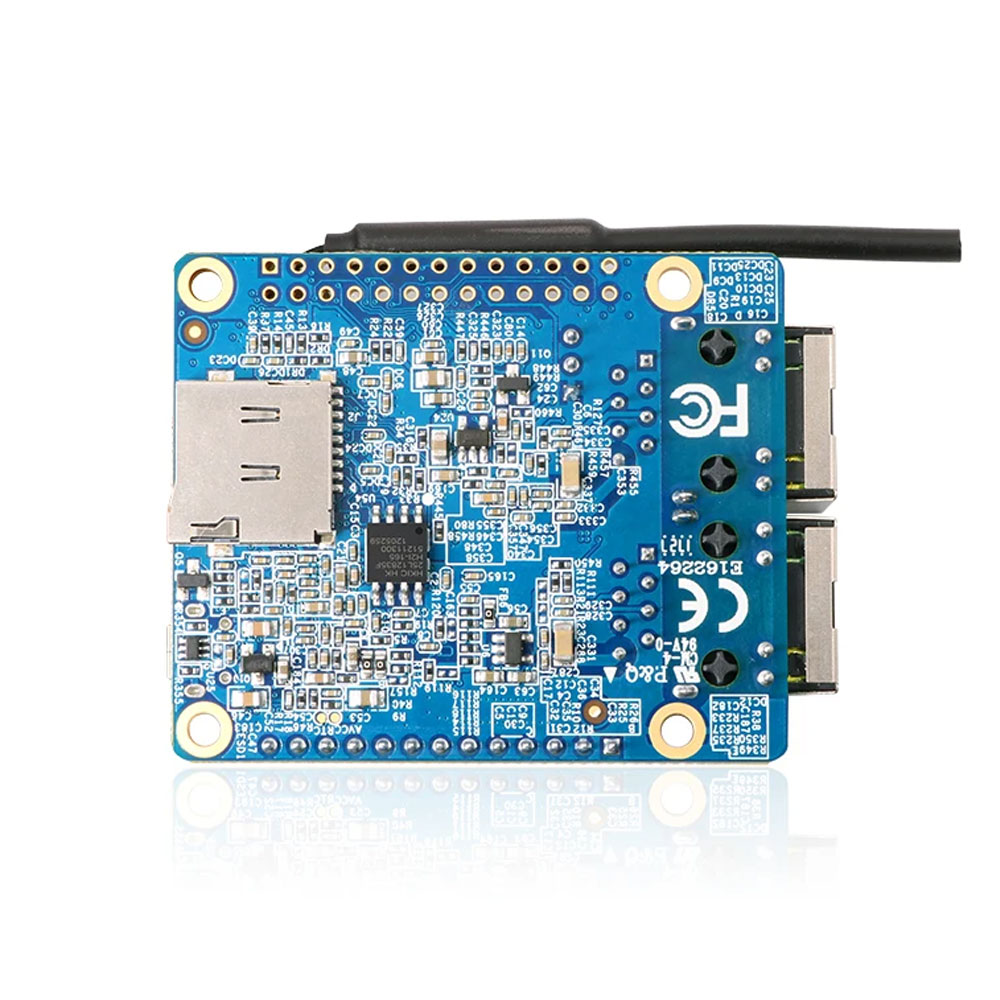

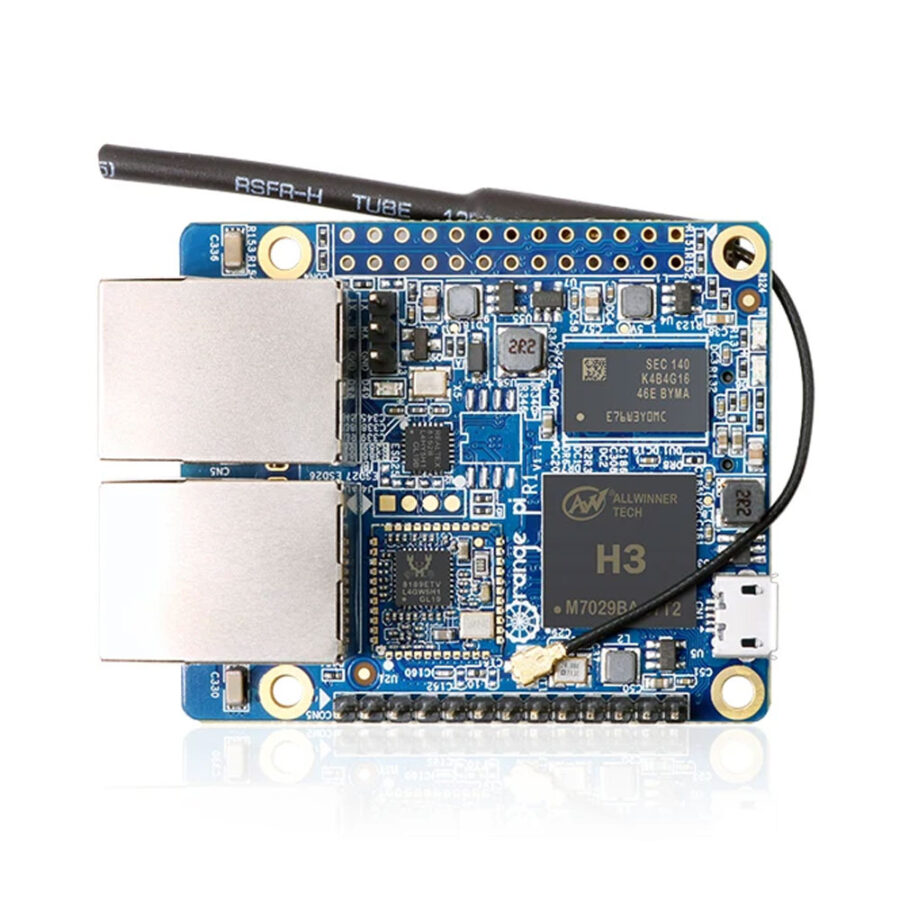

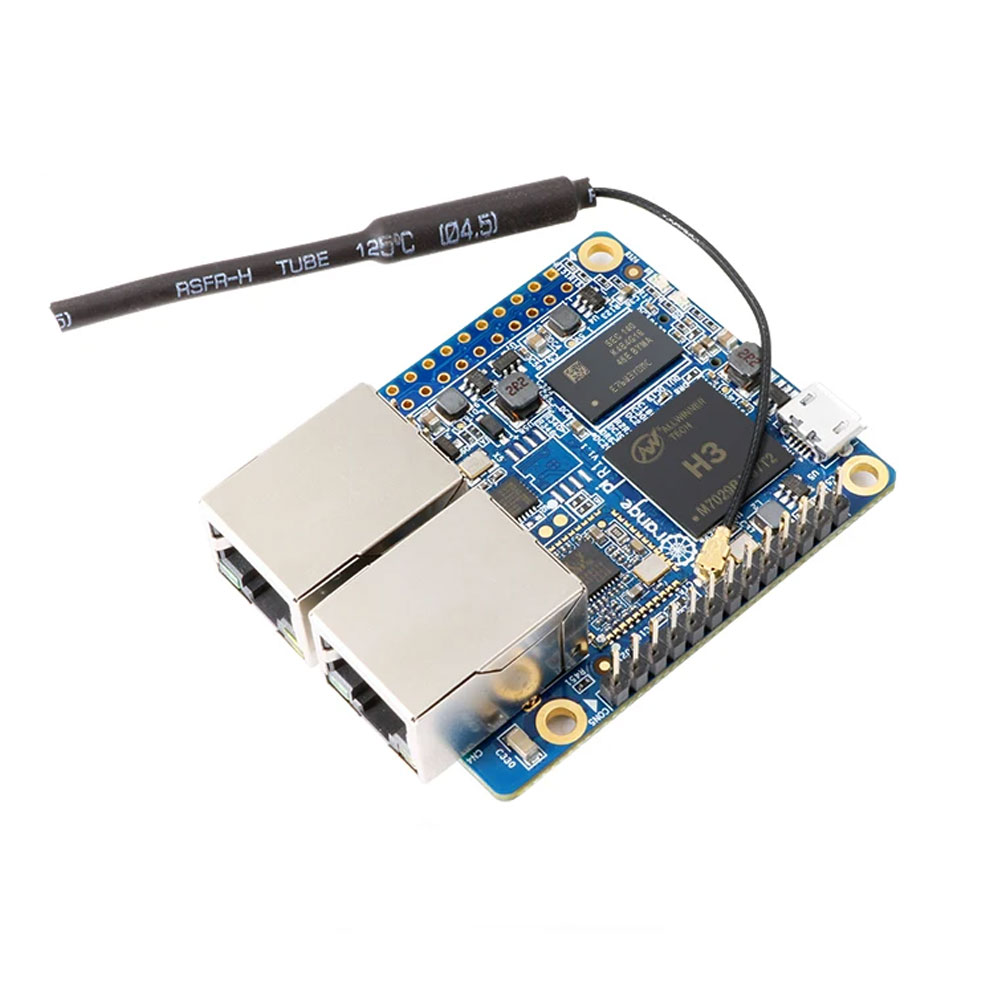

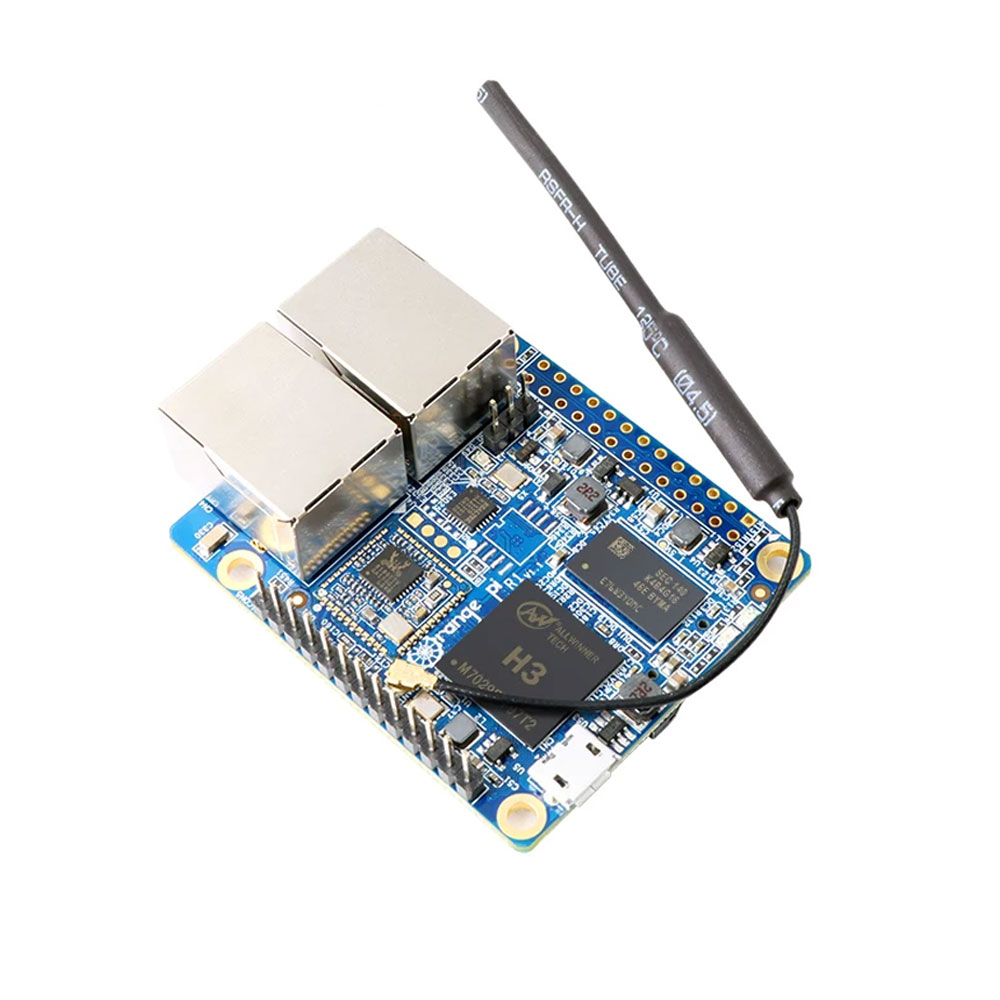

Микрокомпьютер Orange Pi R1

Микрокомпьютер Orange Pi R1 представляет собой компактный одноплатный компьютер на базе SoC Allwinner H2 с четырьмя ядрами Cortex-A7, предназначенный для задач сетевого маршрутизатора, беспроводного сервера или промышленного контроллера. Два порта Ethernet 10/100 Мбит/с позволяют развертывать простые сети с NAT или мостовым соединением, а встроенный Wi-Fi модуль RTL8189FTV обеспечивает покрытие 802.11 b/g/n. Питание через USB OTG упрощает интеграцию в системы без отдельных блоков, где нагрузка не превышает типичных значений для ARM-плат.

Ключевые особенности строятся вокруг энергоэффективного процессора H2 на 1.2 ГГц, который справляется с потоками до 100 Мбит/с на каждом Ethernet-порту без заметных просадок в реальных тестах маршрутизации. Графический ускоритель Mali400MP2@600 МГц поддерживает OpenGL ES 2.0, но в основном используется для легких задач вывода через 13-pin хедер (CVBS), а 256/512 МБ DDR3 делят ресурсы между CPU и GPU, что ограничивает многозадачность, но идеально для embedded-применений. Хранение организовано через microSD до 32 ГБ или 16 МБ SPI Flash, GPIO на 26 пинах совместимы с Raspberry Pi B+, добавляя UART, I2C, SPI для подключения датчиков или реле. От аналогов вроде базовых Raspberry Pi Zero Orange Pi R1 выигрывает за счет двойного Ethernet без USB-адаптеров, снижая задержки в сетевых сценариях.

В сценариях применения плата показывает стабильность при 24/7 работе в качестве OpenWRT-роутера: два порта распределяют трафик на 80-90 Мбит/с суммарно при NAT, Wi-Fi держит 10-15 устройств без перегрева при комнатной температуре. Для промышленного контроля подключают датчики по GPIO – например, мониторинг через UART или PWM для реле, где низкое потребление (около 5 Вт под нагрузкой) позволяет питать от PoE-сплиттера. В сравнении с R1 Plus LTS на RK3328, оригинальный R1 проще и дешевле, но уступает в гигабитной скорости, что актуально для задач без высоких пропускных требований.

Технические характеристики

• Графика: Mali400MP2 @600 МГц, OpenGL ES 2.0.
• Встроенная память: microSD до 32 ГБ, 16 МБ SPI Flash.
• Сеть: 2x Ethernet 10/100 Мбит/с (RTL8152B), Wi-Fi RTL8189FTV 802.11 b/g/n.
• Видео: CVBS через 13-pin хедер.
• Аудио: Через 13-pin (MIC, AV).
• GPIO: 26-pin (UART, I2C, SPI, PWM), 13-pin (2x USB, IR).
• Питание: USB OTG 5В, потребляемая мощность 0.005 кВт⋅ч (типичная под нагрузкой).
• Размеры: 45×60 мм.
• Вес: 35 г.
• ОС: Android 4.4, Ubuntu, Debian, Armbian, OpenWRT.
