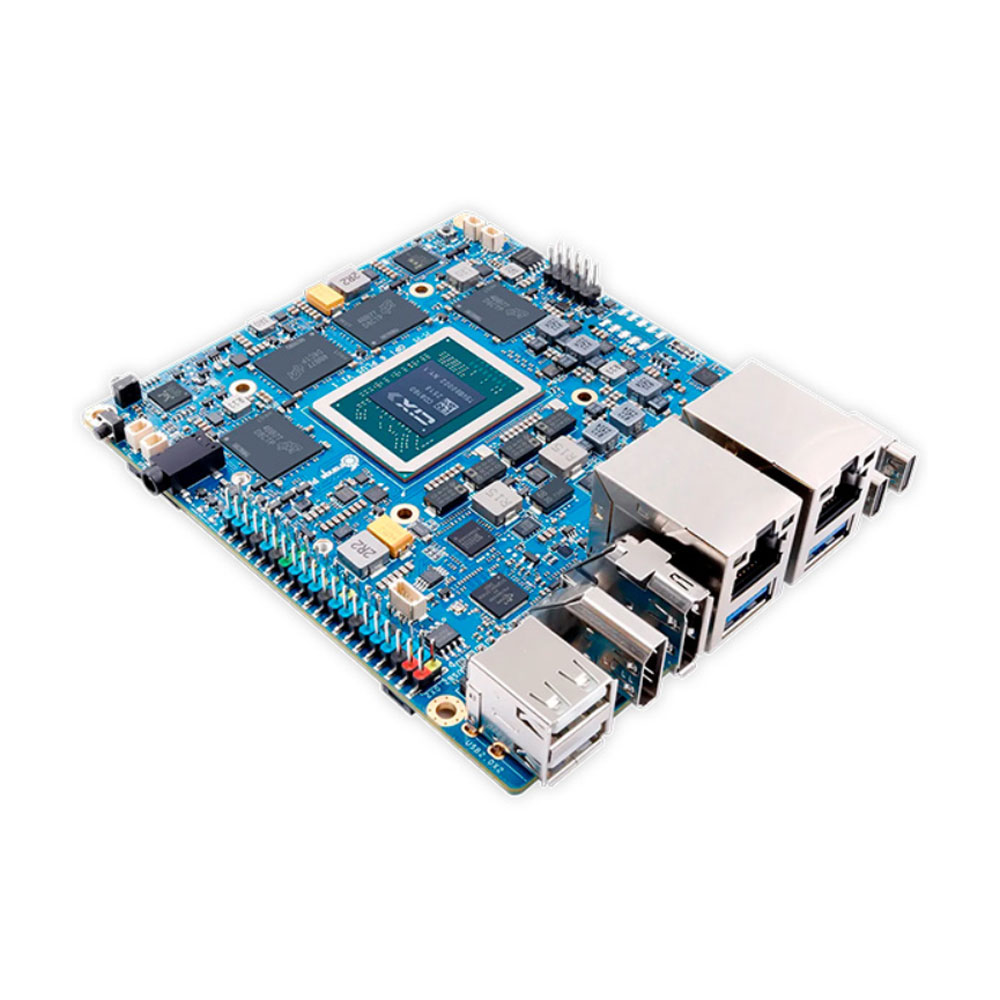

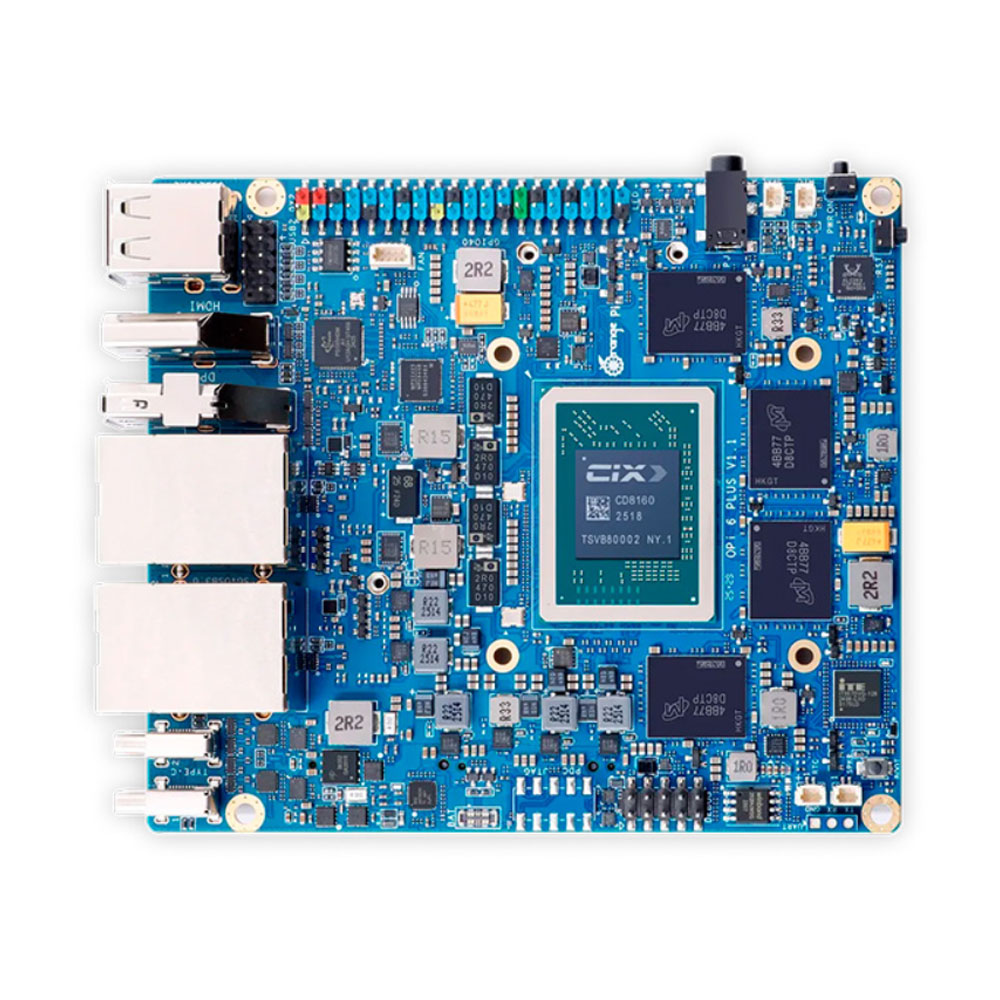

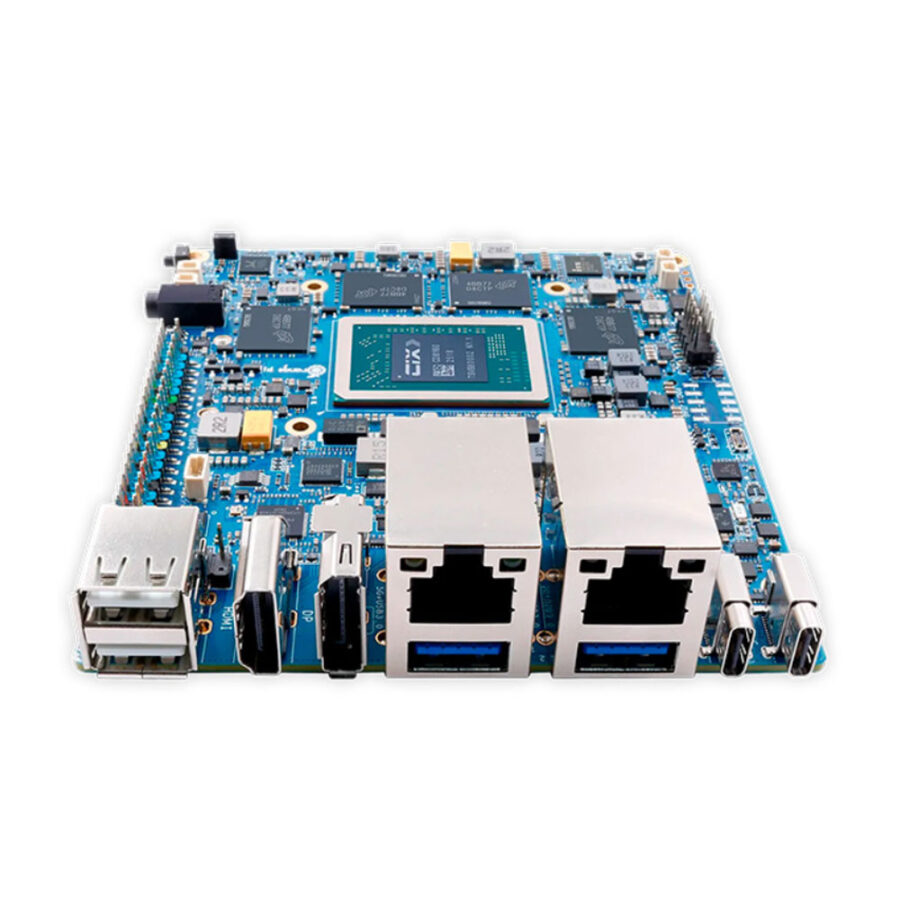

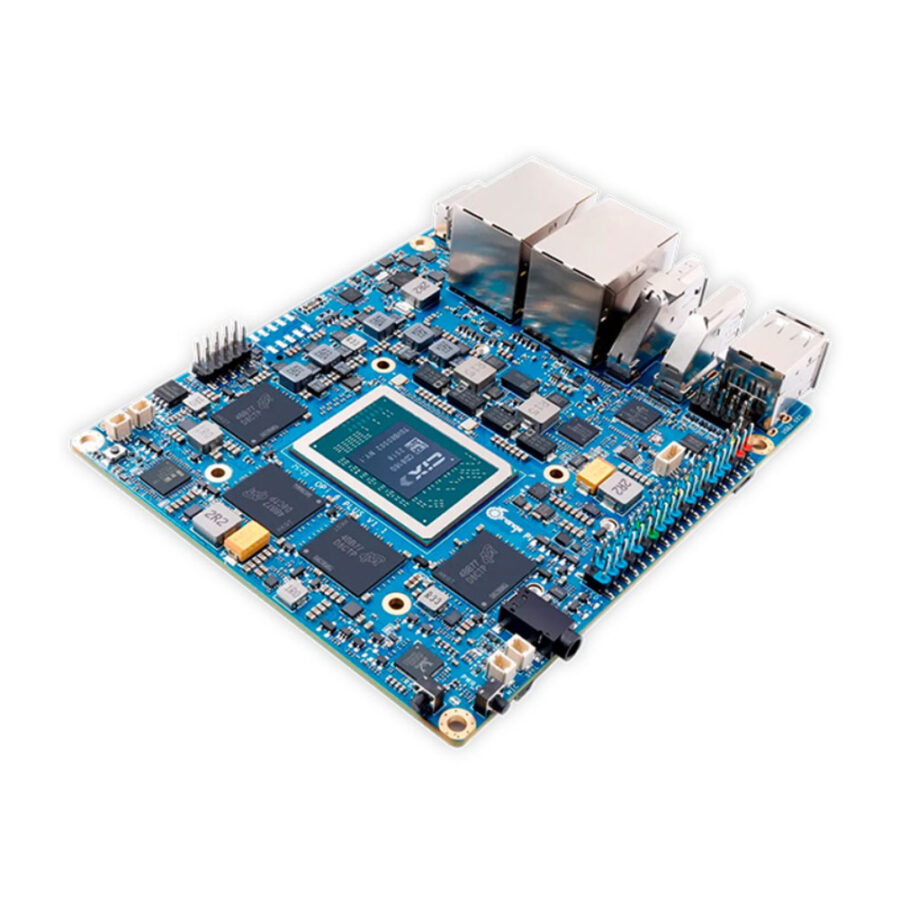

Микрокомпьютер Orange Pi 6 Plus 16Gb

Orange Pi 6 Plus 16Gb это высокопроизводительная одноплатная платформа на 12-ядерном SoC CIX CD8180/CD8160 с акцентом на AI-нагрузки, обработку видео до 8K и использование в промышленных и edge-сценариях. Модуль ориентирован на разработчиков и инженеров, которым нужна компактная плата для прототипирования систем компьютерного зрения, интеллектуальной автоматизации, сетевых сервисов и рабочих станций для ИИ.

В основе микрокомпьютера 12-ядерный 64-битный процессор с комбинированной архитектурой big.LITTLE: производительные ядра, энергоэффективные ядра и общий кэш L3 обеспечивают устойчивую работу при смешанных нагрузках, от пользовательских приложений до сервисов реального времени. Встроенный NPU с суммарной вычислительной мощностью до 45 TOPS (CPU+GPU+NPU) позволяет исполнять модели компьютерного зрения, детекции объектов, простые LLM и другие AI-алгоритмы непосредственно на плате, без постоянной зависимости от облака.

Графическая подсистема на базе GPU ARM Immortalis-G720 с поддержкой аппаратного ray tracing и современных графических API дает возможность использовать плату как основу для визуализации, 3D-интерфейсов, CAD/CAE-клиентов и видеостен. Видеоподсистема (VPU) поддерживает декодирование 8K@60 и кодирование до 8K@30, что критично для задач обработки видеопотока на стороне устройства например, для многоканального видеонаблюдения или медиа-шлюзов.

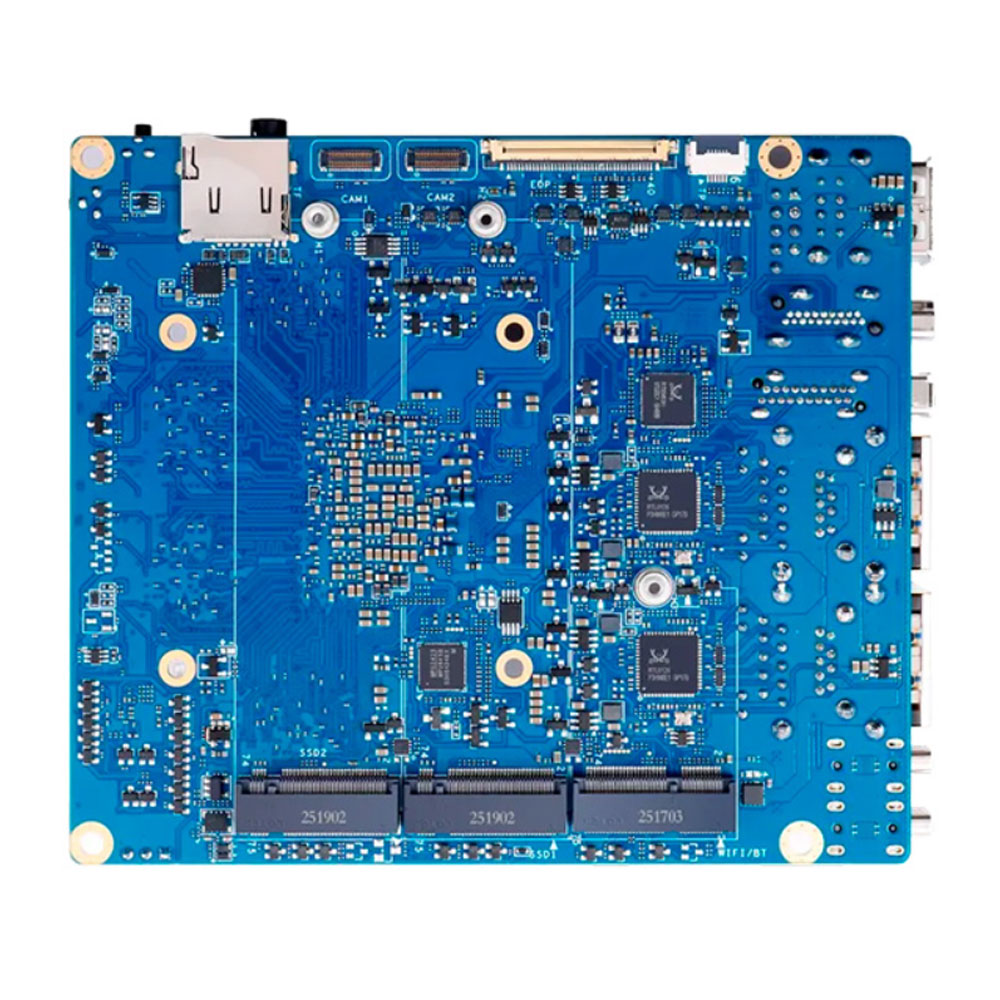

Конфигурация с 16 ГБ LPDDR5 использует 128-битный интерфейс памяти, обеспечивая высокую пропускную способность при одновременной работе ИИ-моделей, СУБД и сервисов обработки видео. Для хранения предусмотрено два слота M.2 Key-M (2280) под NVMe SSD по PCIe x4, SPI Flash 64 Mbit и слот для карты microSD (TF), что позволяет сочетать быстрый системный накопитель и отдельные устройства под данные или кэши.

Сетевой стек включает два порта 5G Ethernet, что удобно для построения маршрутизаторов, шлюзов, NAT-решений, IDS/IPS и промышленных контроллеров с разделением технологических и внешних сетей. Для беспроводной связи предусмотрен слот M.2 Key-E под Wi-Fi/BT-модули, что позволяет выбирать модем под конкретные требования по диапазонам и сертификации.

Набор интерфейсов ввода-вывода включает 2 порта USB 3.0 Host, 2 порта USB 2.0, резервный 9-пиновый USB 2.0 разъем и два полнофункциональных порта Type-C 3.0 с поддержкой данных и DisplayPort. Видео-выходы представлены DP 1.4 (до 4K@120 Гц), двумя Type-C с DP, HDMI 1.4 (4K@60) и eDP, что дает довольно гибкую конфигурацию мониторов и панелей, в том числе в встраиваемых системах.

Отдельное внимание стоит уделить питанию: плата рассчитана на вход Type-C PD 20 В с рекомендуемым адаптером до 100 Вт, что покрывает как собственное потребление, так и работу NVMe-накопителей, активной периферии и вентилятора. Реальное энергопотребление зависит от конфигурации и нагрузки; для задач с постоянной высокой утилизацией CPU/NPU следует ориентироваться на двузначные значения в ваттах и закладывать соответствующий запас по блоку питания.

Orange Pi 6 Plus 16Gb подходит как ядро для edge-серверов, выполняющих локальный inference моделей компьютерного зрения (анализ видеопотоков, подсчет людей, контроль зон безопасности) на стороне объекта без вывода данных в облако. За счет двух 5G Ethernet и NVMe-хранилища плата может использоваться в качестве компактного маршрутизатора/шлюза с функциями DPI, VPN, IDS/IPS и локального логирования.

Развитый видео-вывод (DP, HDMI, eDP, Type-C DP) делает плату подходящей для информационных панелей, операторских консолей, интерактивных терминалов и HMI-панелей в промышленности. Наличие 40-пинового GPIO-разъема с UART, I2C, SPI и PWM облегчает интеграцию с датчиками, исполнительными механизмами и внешними контроллерами в системах промышленной автоматизации, робототехнике и умных стендах.

Поддержка Debian, Ubuntu, Android, Windows и ROS2 упрощает перенос уже существующих проектов и использование платы как универсальной платформы для лабораторных и пилотных инсталляций. Для задач разработки ИИ-ПО Orange Pi 6 Plus может выступать в роли компактной рабочей станции или тестового стенда, где удобно обкатывать модели и стеки обработки данных, близкие к целевой встраиваемой среде.

По сравнению с типичными одноплатными ПК на 4-8 ядрах и 4-8 ГБ оперативной памяти Orange Pi 6 Plus 16Gb заметно выделяется сочетанием 12-ядерного CPU, 16 ГБ LPDDR5 и аппаратного NPU с суммарной AI-производительностью до 45 TOPS. Два полноценных NVMe-интерфейса M.2 2280 достаточно редкая опция в этом классе, что важно для построения локальных хранилищ, кэширующих прокси и дата-логгеров.

Наличие двух 5G Ethernet, развитого набора видео-выходов и поддержки ROS2 делает плату интересной для робототехники и специализированных сетевых устройств, где требуется совмещение ИИ, видео и высокоскоростной сети на одной одноплатной платформе. При этом плата рассчитана на серьезный блок питания с PD 20 В, поэтому при проектировании готового устройства стоит сразу предусматривать соответствующую подсистему питания и охлаждения.

Технические характеристики

• Архитектура CPU: big.LITTLE, 12 ядер ARM (кластер производительных и энергоэффективных ядер).
• Суммарная AI-производительность (CPU+GPU+NPU): до 45 TOPS.
• NPU: специализированный блок для ИИ-вычислений, до 28,8 TOPS.
• GPU: ARM Immortalis-G720 (класс desktop), поддержка ray tracing и современных графических API.
• Видеоподсистема (VPU): декодирование до 8K@60, кодирование до 8K@30.
• Хранилище SPI Flash: 64 Mbit.
• Хранилище слоты карт памяти: TF (microSD).
• Сетевые интерфейсы: 2x 5G Ethernet (разъемы RJ-45, независимые контроллеры).
• Камеры: 2x 4-линейный MIPI CSI интерфейс для камер.
• Аудио: комбинированный 3,5-мм аудиоразъем (вход/выход), 2x выхода на динамики, 1x аналоговый микрофонный вход.
• Линии GPIO: 40-пиновый расширительный разъем (GPIO, UART, I2C, SPI, PWM).
• Дополнительные пины: дополнительный 10-контактный блок GPIO (по данным отдельных описаний модели).
• Индикаторы: светодиод питания, системный индикатор, индикатор зарядки батареи.
• Кнопки: кнопка питания, кнопка BOOT, кнопка RESET.
• Разъем вентилятора: 1x коннектор вентилятора с PWM-управлением.
• Резервные интерфейсы: разъем батареи (board-to-board), 2-пиновый разъем RTC.
• Питание интерфейс: 2x Type-C PD 20 В (вход).
• Рекомендуемый блок питания: адаптер Type-C PD до 100 Вт.
• Типовая потребляемая мощность (оценка): 0,018-0,020 кВт⋅ч при максимальной нагрузке (18-20 Вт с учетом периферии), фактическое значение зависит от конфигурации.
• Операционные системы: Debian, Ubuntu, Android, Windows, ROS2.
• Габариты платы (ДxШ): 115 x 100 мм.
• Масса: около 132 г.
• Страна производителя: Китай (бренд Orange Pi, производство на китайском рынке одноплатных ПК).
