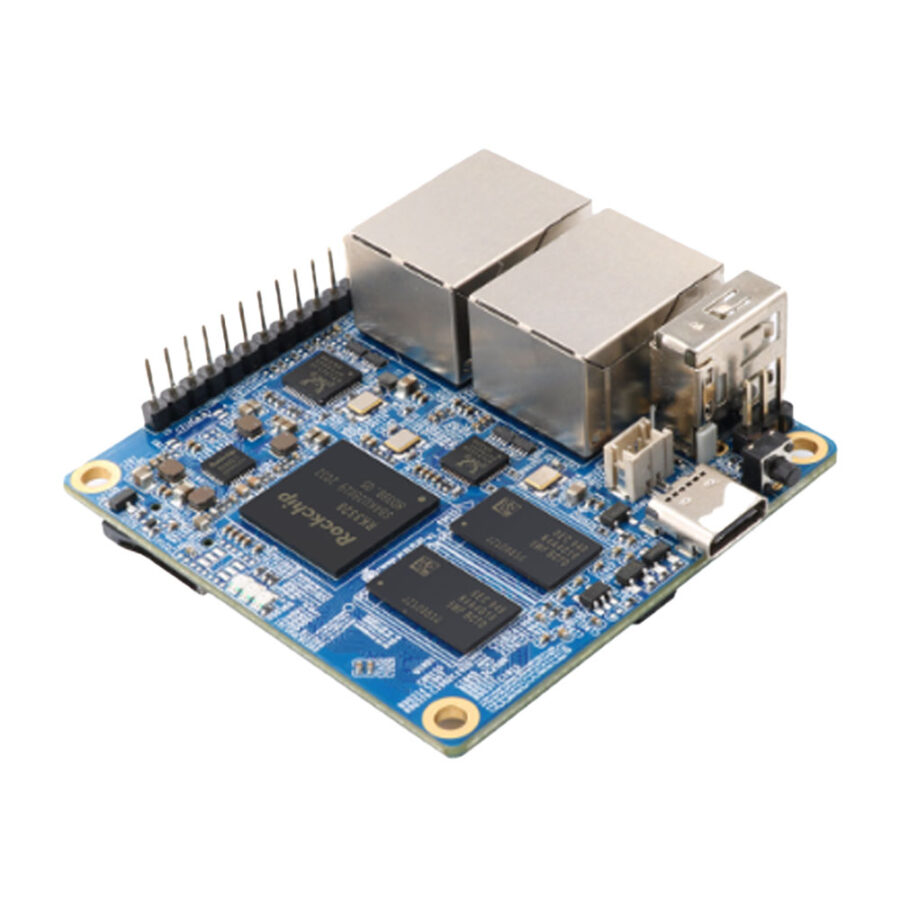

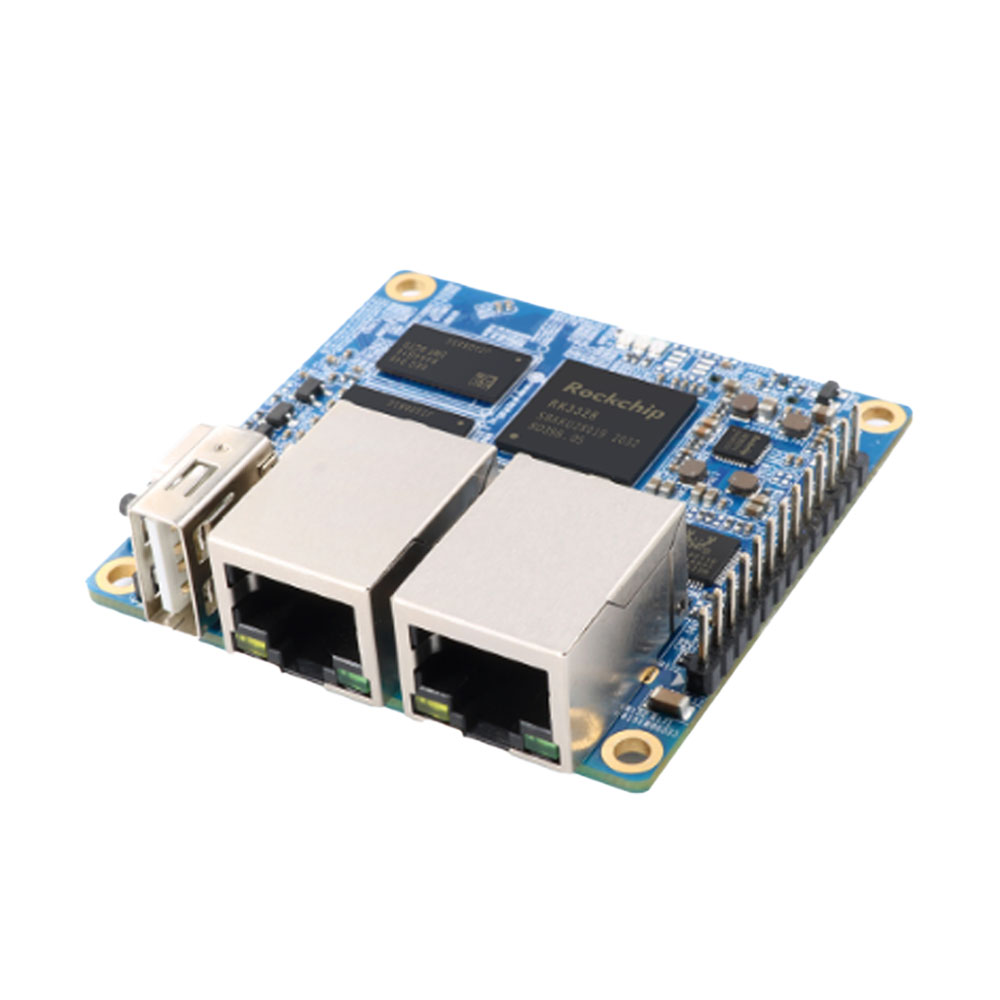

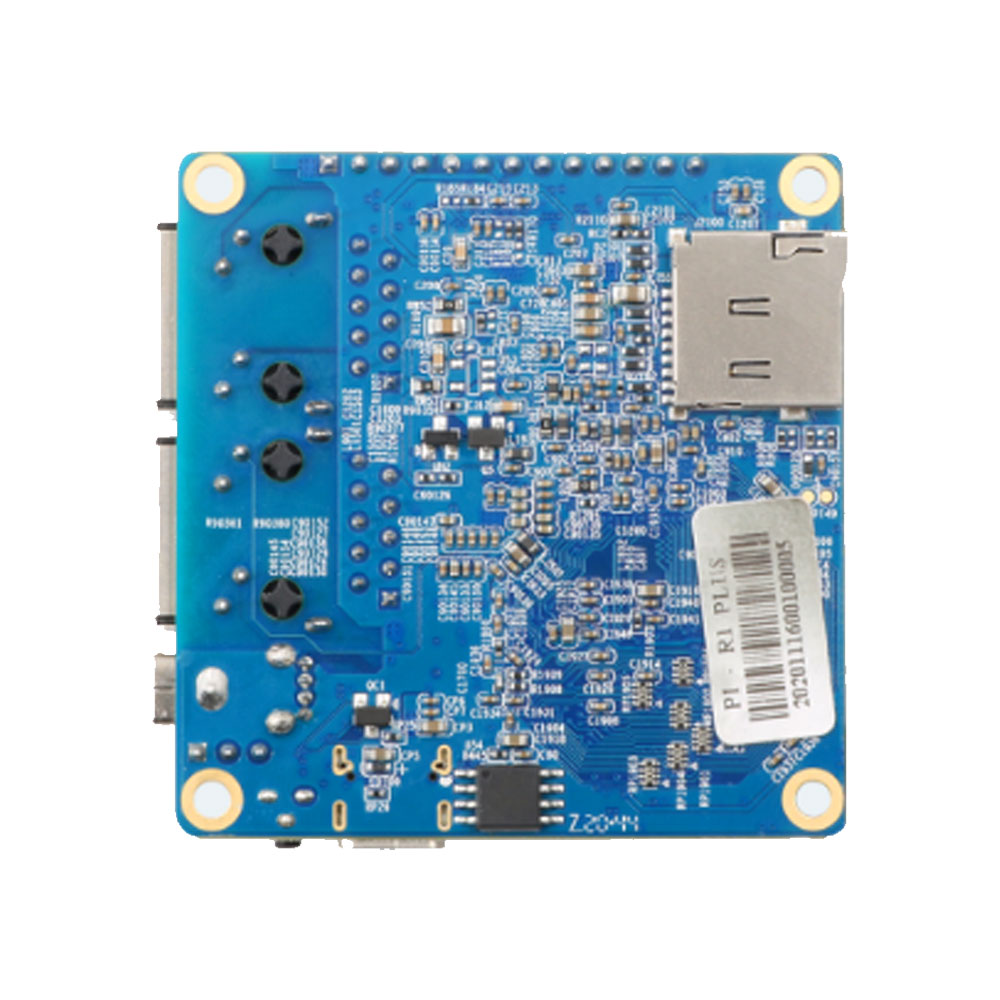

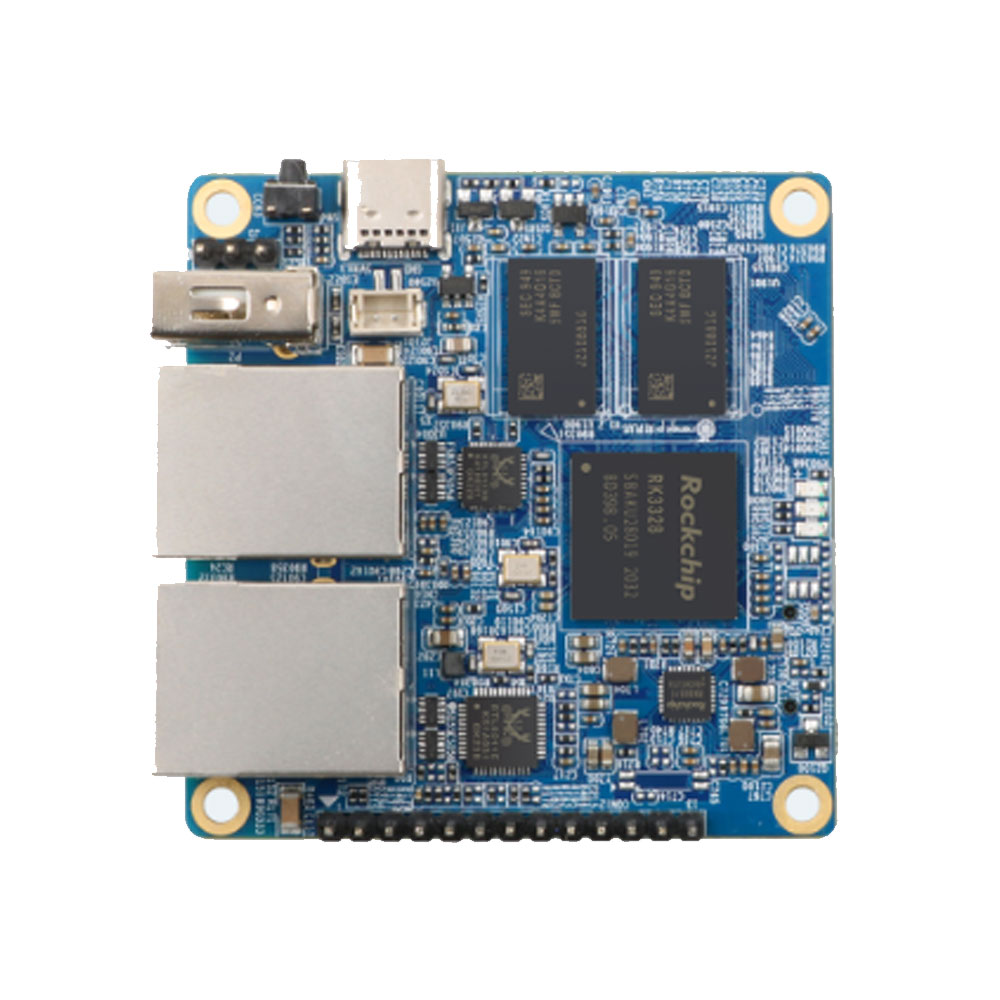

Микрокомпьютер Orange Pi R1 Plus

Микрокомпьютер Orange Pi R1 Plus представляет собой компактную одноплатную систему на базе SoC Rockchip RK3328, предназначенную для задач сетевого маршрутизации, промышленного контроля и встраиваемых приложений. Два гигабитных Ethernet-порта обеспечивают пропускную способность до 2 Гбит/с в сумме, что актуально для шлюзов и файрволов в малых сетях. Плата справляется с маршрутизацией трафика на скоростях до 900 Мбит/с при NAT без заметных просадок.

Технические особенности строятся вокруг четырехъядерного процессора ARM Cortex-A53 с частотой до 1,5 ГГц, который делит 1 ГБ оперативной памяти DDR4 с графикой Mali-450MP2. Основное хранилище — слот MicroSD плюс 16 МБ SPI Flash для загрузчика, что позволяет запускать ОС вроде OpenWRT или Ubuntu прямо с карты. Сетевые интерфейсы реализованы через YT8531C и RTL8153B: один нативный гигабитный Ethernet, второй через USB 3.0 гигабитный адаптер, минимизируя задержки в реальном трафике. Питание по USB Type-C 5В/2А дает потребление около 3,5 Вт в типичной нагрузке, с пиком до 5 Вт при полном CPU; разъем для 5В-вентилятора помогает держать температуру ниже 65°C под длительной маршрутизацией. Дополнительно 13-контактный хедер выводит UART, I2C, IR-приемник и CVBS-видео, плюс USB 2.0 HOST для накопителей.

В реальных сценариях Orange Pi R1 Plus работает как надежный роутер в домашней или офисной сети: под OpenWRT он фильтрует трафик, балансирует нагрузку между WAN и LAN, держа стабильные 940 Мбит/с на гигабитном канале без фантомных пакетов. Для промышленного контроля плата мониторит датчики по GPIO и UART, собирая данные в реальном времени без перегрева — тесты показывают uptime свыше 1000 часов на SD-картах Class 10. В умном доме она агрегирует устройства по Ethernet, обеспечивая низкую задержку в VoIP или видео с IP-камер.

По сравнению с базовым Orange Pi R1, эта модель удваивает RAM до 1 ГБ и ускоряет CPU с 1,2 до 1,5 ГГц, плюс добавляет второй гигабитный порт вместо 100 Мбит/с — это дает прирост производительности маршрутизации на 70-80% в многопотоке. От R1 Plus LTS отличается типом памяти (DDR4 против LPDDR3) и Ethernet-контроллером (RTL8211E против YT8531C), но в повседневных задачах разница минимальна, LTS чуть дешевле в производстве.

Технические характеристики

• Графика: Mali-450MP2, OpenGL ES 1.0/2.0.
• Хранилище: слот MicroSD, 16 МБ SPI Flash.
• Сеть: 10/100/1000M Ethernet (RTL8211E), 10/100/1000M USB Ethernet (RTL8153B).
• Видео: TV CVBS (через 13-pin).
• Аудио: 3,5 мм (через 13-pin, без микрофона).
• Питание: USB Type-C 5В/2А, потребление 0,010 кВт⋅ч (при 3,5 Вт среднее).
• Интерфейсы: 13-pin (IR, TV-out, AUDIO, GPIO, UART, I2C), UART debug, fan 5В.
• Кнопки: Reset.
• LED: Power, Status, WAN, LAN.
• Размеры: 56 x 57 мм.
• Вес: около 30 г.
• ОС: Android 9, Ubuntu, Debian, OpenWRT.
