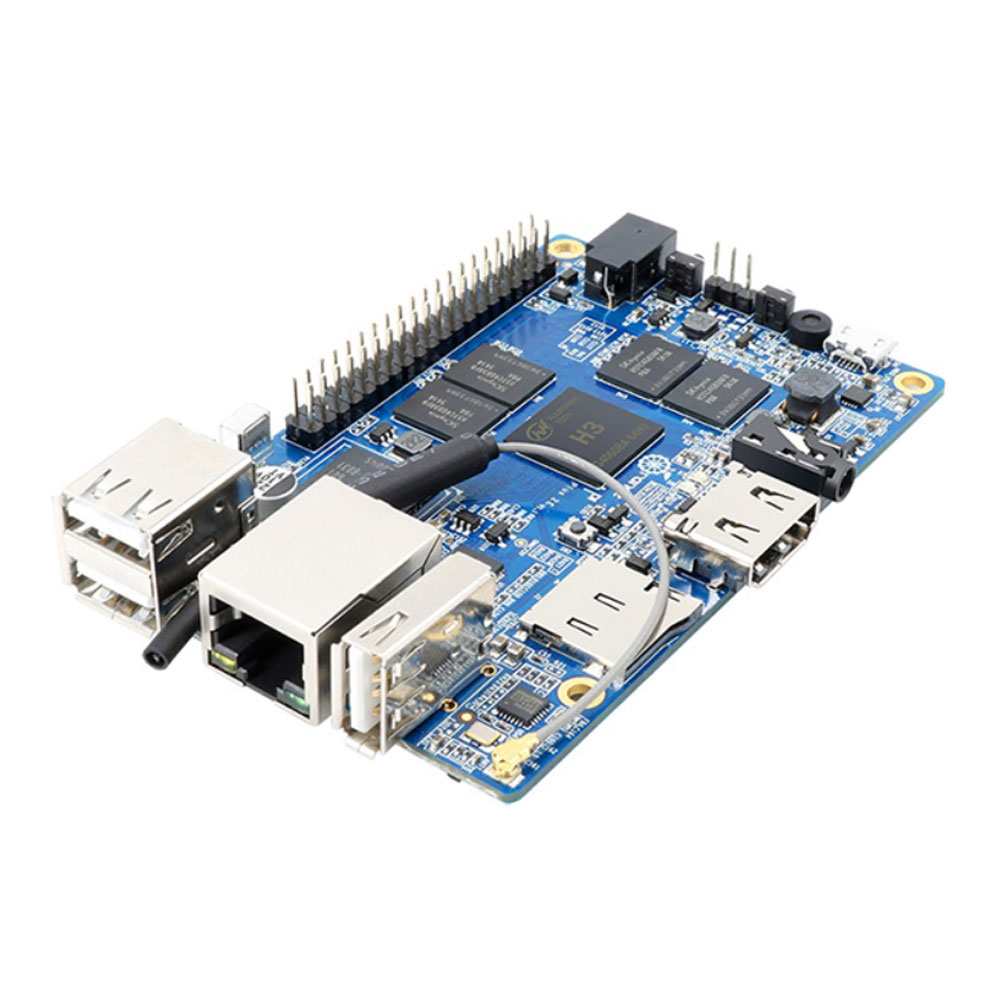

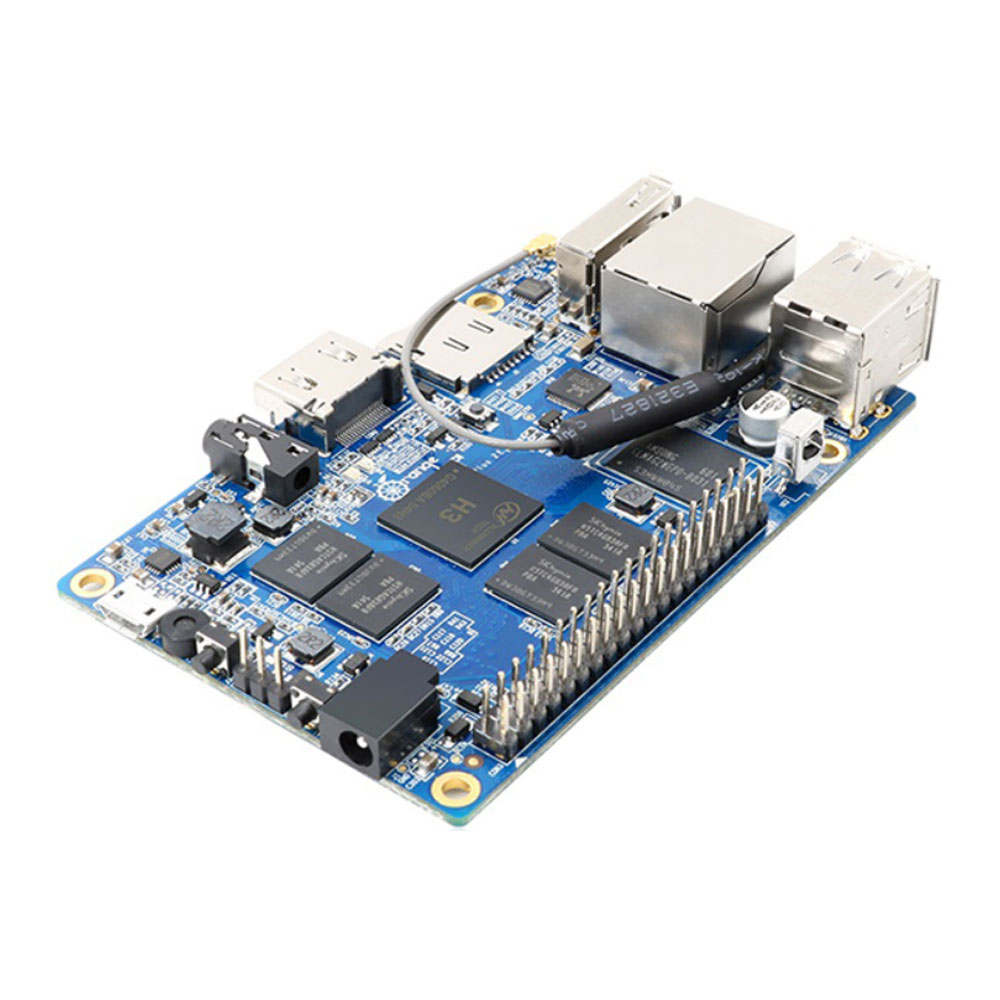

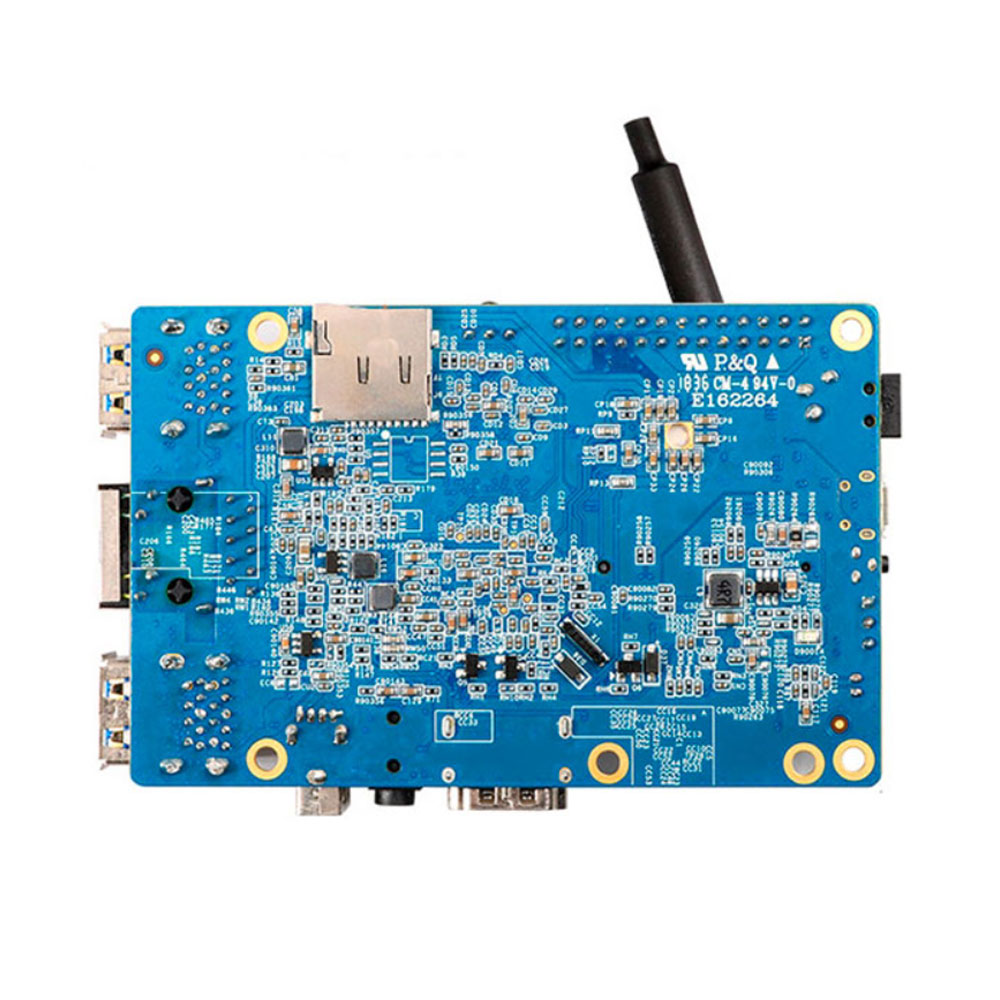

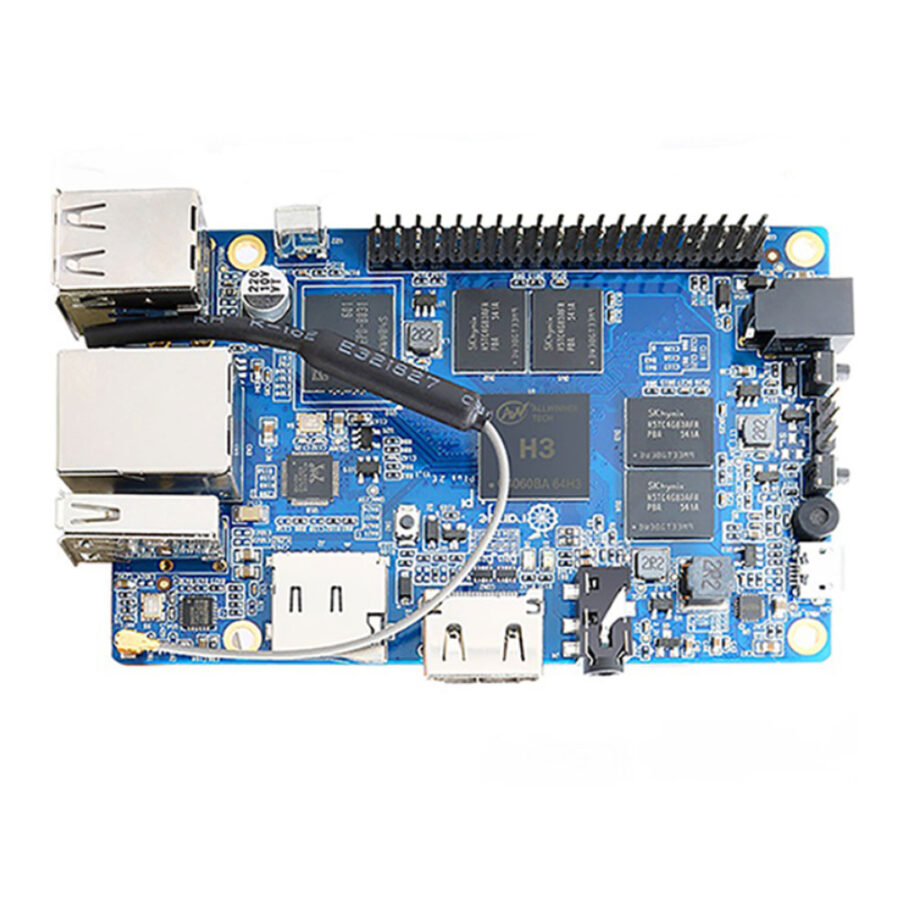

Микрокомпьютер Orange PI Plus 2E

Микрокомпьютер Orange PI Plus 2E на базе SoC Allwinner H3 с четырехъядерным процессором Cortex-A7 предназначен для задач embedded-разработки, сетевых серверов, медиацентров и прототипирования IoT-устройств. Плата компактного форм-фактора 108×67 мм справляется с многозадачностью в реальных условиях, включая одновременный вывод видео 4K H.265 и работу с периферией через GPIO. Поддержка Android, Ubuntu, Debian позволяет быстро развертывать проекты без лишних затрат на лицензии.

Ключевые особенности строятся вокруг баланса производительности и интерфейсов. Процессор H3 с частотой до 1.6 ГГц обеспечивает декодирование H.265/HEVC 4K, а графика Mali400MP2 @600 МГц с OpenGL ES 2.0 тянет простые 3D-приложения и видеоускорение. Встроенные 2 ГБ DDR3 (общие с GPU) и 16 ГБ eMMC дают запас для ОС и данных, плюс слот TF до 64 ГБ для расширений. Gigabit Ethernet 10/100/1000 Мбит/с гарантирует стабильный трафик до 1 Гбит/с в локальной сети, Wi-Fi RTL8189ETV (802.11 b/g/n) работает на приемлемых скоростях в офисных условиях. Четыре USB 2.0 (3 HOST + OTG), HDMI с HDCP/CEC, CVBS и 3.5 мм аудио упрощают подключение мониторов, камер CSI (до 1080p@30fps) и микрофона. 40-pin GPIO совместимо с Raspberry Pi, добавляя PWM, UART, SPI, I2C для сенсоров и актуаторов. Питание через DC 5V/2A минимизирует просадки под нагрузкой.

В сценариях применения плата показывает себя надежно. Для NAS-сервера Gigabit порт и eMMC обеспечивают чтение/запись на скоростях свыше 100 МБ/с, что хватает для стриминга HD-контента по сети на несколько устройств. В медиацентре HDMI выводит 4K без лагов, а IR-приемник позволяет интегрировать пульт ДУ. Разработчики используют CSI-камеру для видеоаналитики, GPIO для управления реле или датчиками в автоматике — например, мониторинг температуры через I2C с выводом на удаленный хост. Под нагрузкой (компиляция кода + сетевой трафик) температура не превышает 70°C без активного охлаждения, что типично для H3 в корпусе.

По сравнению с аналогами вроде Raspberry Pi 3, Orange PI Plus 2E выигрывает в Gigabit Ethernet против 100 Мбит/с и встроенном eMMC против чистого microSD, снижая задержки в сетевых задачах. От Banana Pi M2 Plus отличает компактность и Wi-Fi в комплекте, без нужды в USB-адаптере. Минус — USB 2.0 вместо 3.0, но для embedded это редко критично. В тестах под Linux H3 держит многопоточность лучше старых A7-плат, особенно в скриптах Python с GPIO-доступом.

Технические характеристики

• Графика (GPU): Mali400MP2 @600 МГц, OpenGL ES 2.0.
• Слот расширения: TF-карта (до 64 ГБ).
• Сеть проводная: 10/100/1000 Мбит/с Ethernet RJ45.
• Аудиовход: Микрофон (MIC).
• Аудиовыход: 3.5 мм джек, HDMI.
• Низкоуровневые интерфейсы: 40-pin GPIO (совместимо с Raspberry Pi B+), 1×3 UART pin.
• Кнопки: Power (SW4), Recovery (SW3), Uboot (SW2).
• Индикаторы: Power LED, Status LED.
• Дополнительно: IR-приемник.
• Питание: DC 5V/2A (не через USB OTG).
• Потребляемая мощность: 0.01 кВт⋅ч (типичная под нагрузкой 2 Вт).
• Размеры: 108 × 67 мм.
• Вес: 85 г.
• Поддерживаемые ОС: Android 4.4, Ubuntu, Debian.
