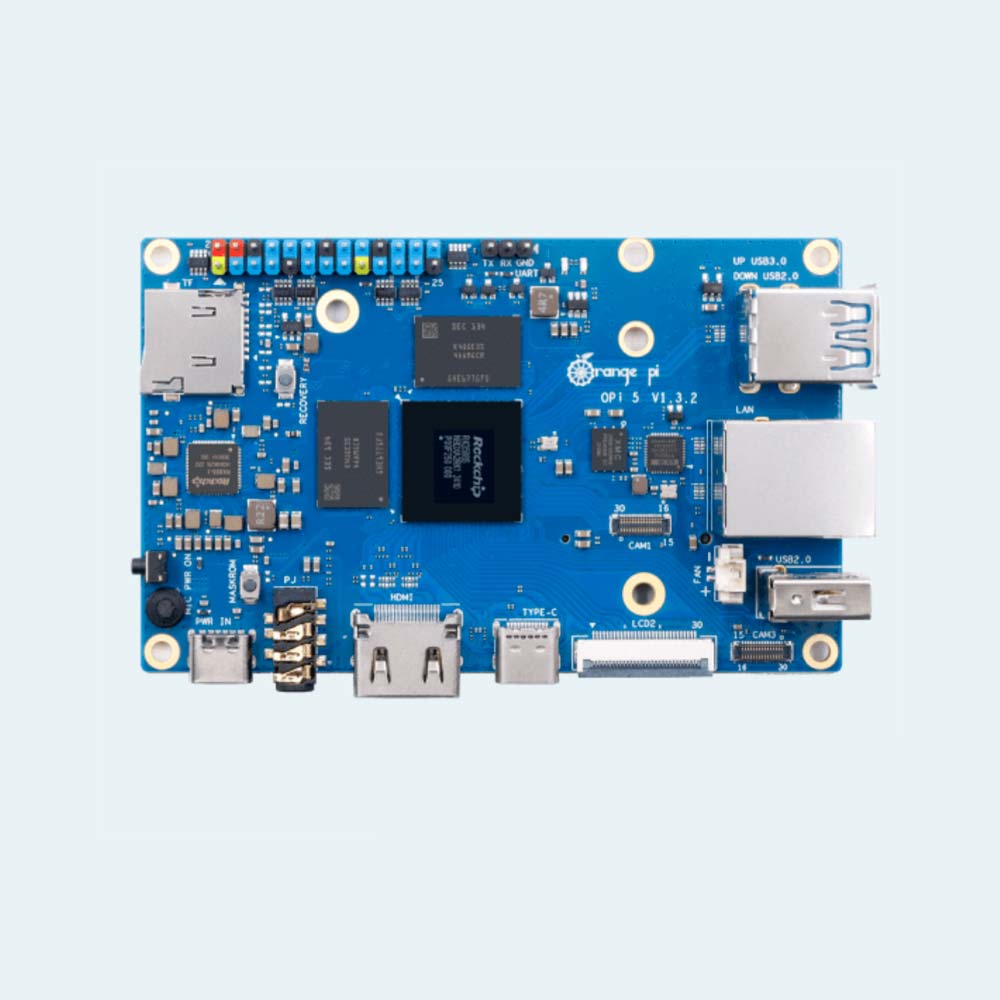

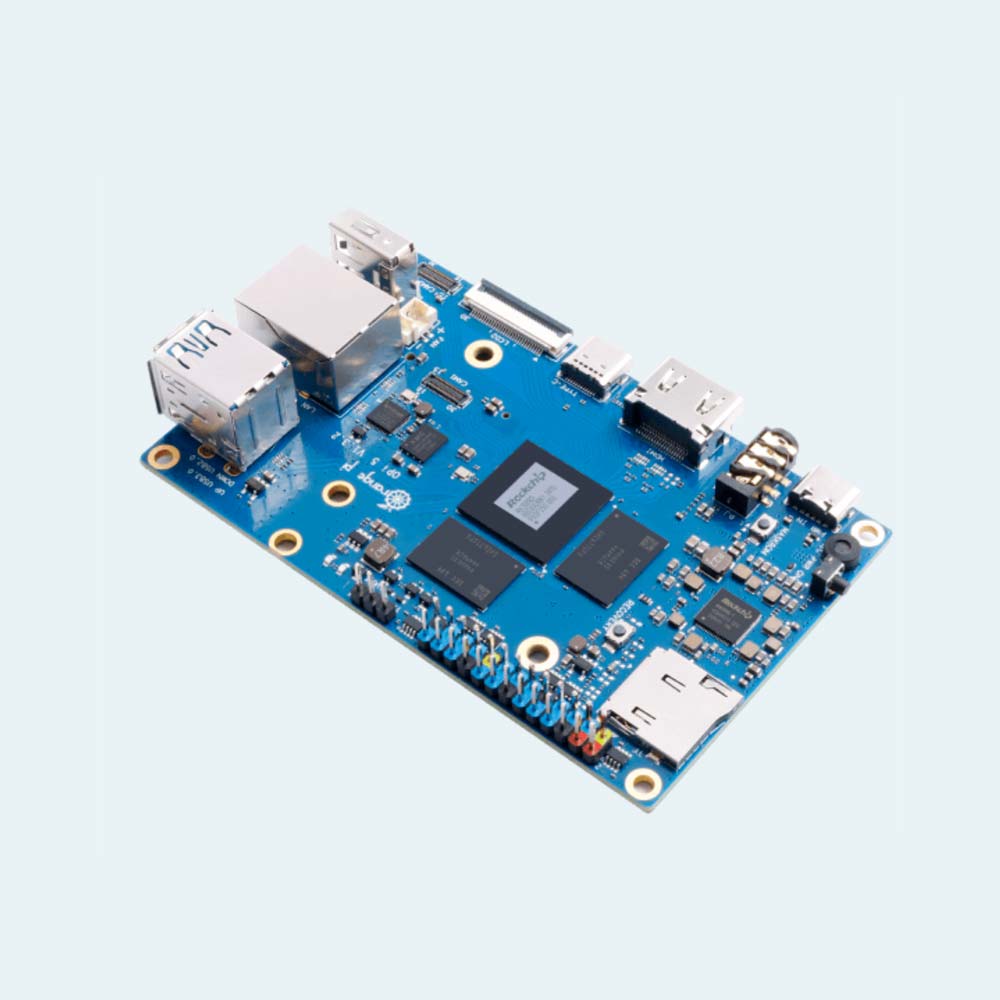

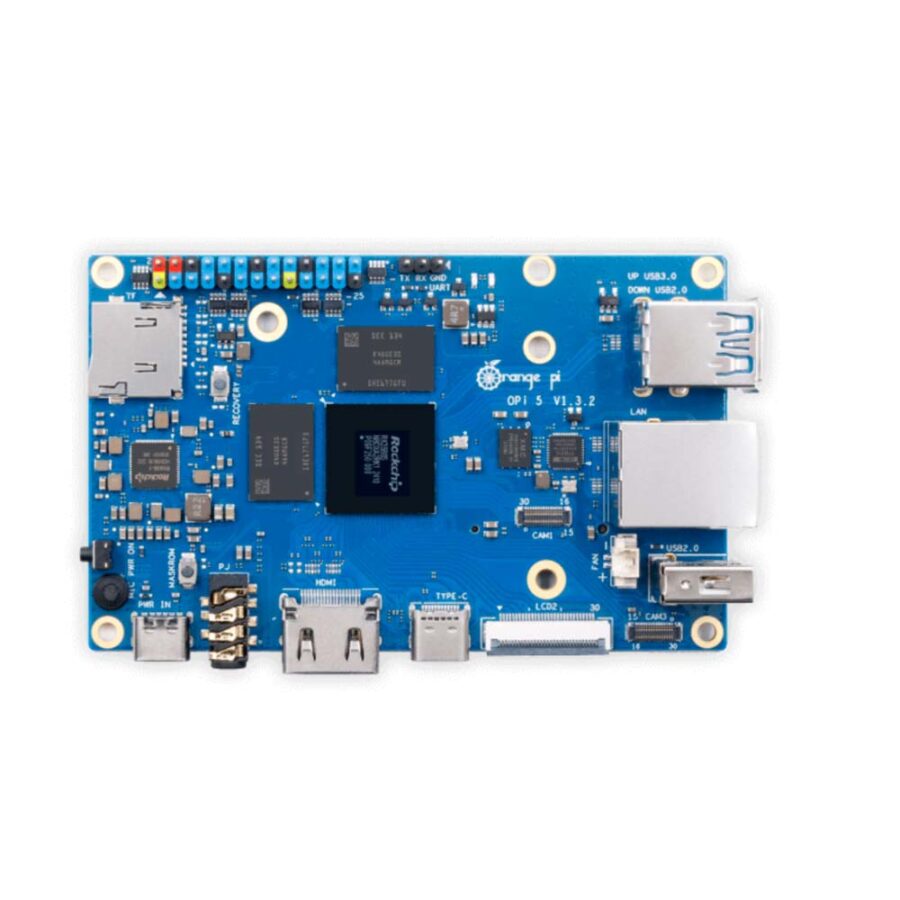

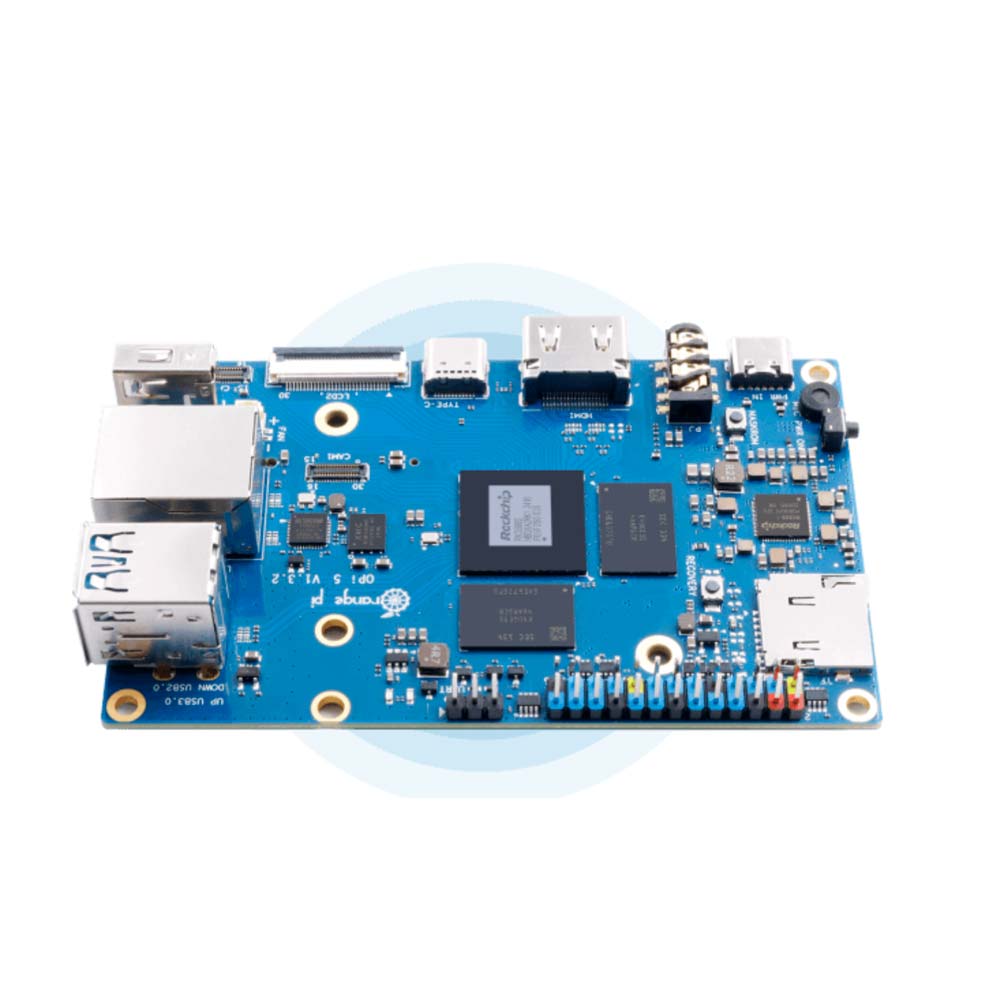

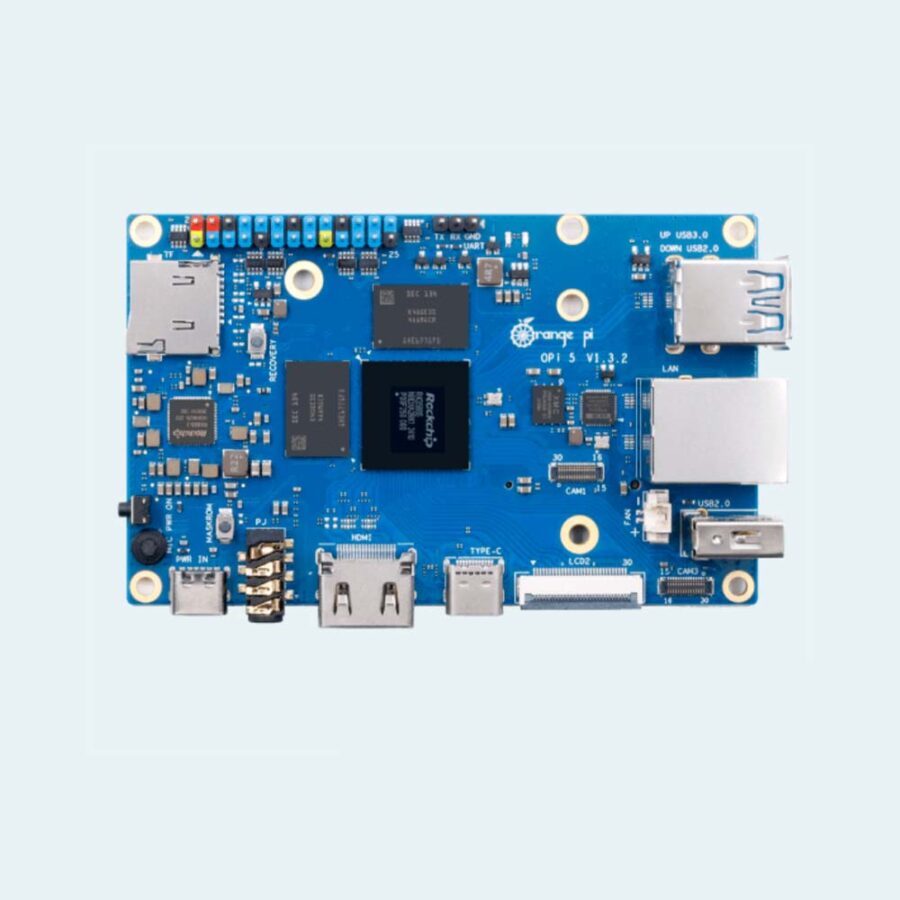

Одноплатный микрокомпьютер Orange Pi 5 4GB

Одноплатный компьютер представляет собой высокопроизводительное решение для разработчиков, инженеров и энтузиастов, стремящихся реализовать сложные проекты в области искусственного интеллекта, IoT и встраиваемых систем. Данная платформа базируется на современном восьмиядерном процессоре Rockchip RK3588S, изготовленном по передовому 8-нанометровому техпроцессу, что обеспечивает оптимальное соотношение производительности и энергоэффективности.

Архитектурные решения и вычислительная мощность

Гибридная архитектура big.LITTLE с четырьмя высокопроизводительными ядрами Cortex-A76 частотой до 2.4 ГГц и четырьмя энергоэффективными ядрами Cortex-A55 частотой 1.8 ГГц позволяет динамически распределять вычислительную нагрузку в зависимости от требований задач. Интегрированный графический ускоритель ARM Mali-G610 MP4 обеспечивает аппаратную поддержку современных графических API, включая OpenGL ES 3.2, OpenCL 2.2 и Vulkan 1.2, что критически важно для задач компьютерного зрения и обработки изображений.

Встроенный нейропроцессор с производительностью 6 TOPS поддерживает смешанные вычисления INT4/INT8/INT16, что позволяет эффективно выполнять инференс нейронных сетей непосредственно на устройстве без необходимости обращения к облачным сервисам. Данная особенность критически важна для приложений реального времени, где задержки недопустимы.

Память и хранение данных

4 ГБ оперативной памяти LPDDR4/4X обеспечивают достаточное пространство для выполнения многозадачных операций и работы с объемными наборами данных. Встроенная флеш-память QSPI NOR объемом 16 МБ содержит загрузчик системы, обеспечивая надежный старт даже при отсутствии внешних накопителей.

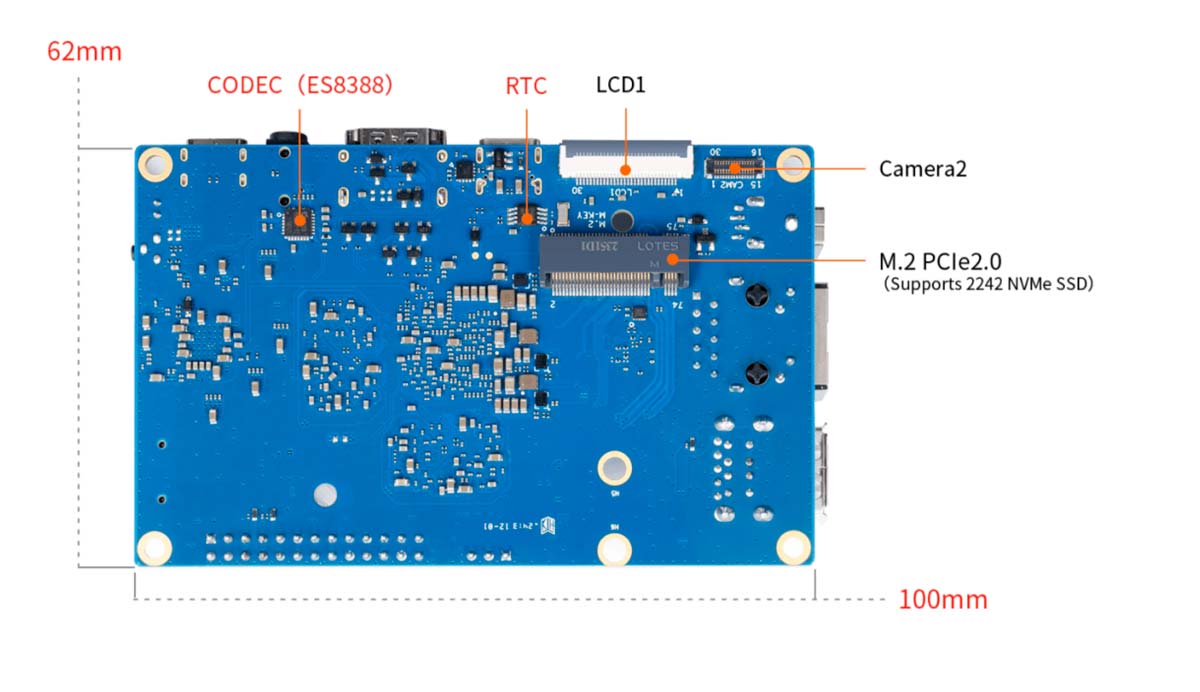

Слот M.2 M-KEY с интерфейсом PCIe 2.0 позволяет подключать высокоскоростные NVMe SSD накопители, что радикально улучшает производительность файловых операций по сравнению с традиционными microSD картами. Возможность одновременного использования нескольких типов накопителей обеспечивает гибкость в организации системы хранения данных.

Мультимедийные возможности и вывод изображения

Аппаратная поддержка декодирования видео до 8K при 60 fps открывает новые возможности для создания систем цифровых вывесок, медиацентров и решений видеоаналитики высокого разрешения. Порт HDMI 2.1 обеспечивает прямое подключение к современным мониторам и телевизорам без компромиссов в качестве изображения.

Поддержка одновременного вывода на несколько дисплеев через различные интерфейсы позволяет создавать комплексные системы визуализации. Два порта MIPI D-PHY TX обеспечивают подключение специализированных дисплеев, что особенно ценно в промышленных применениях.

Подключение и расширение функциональности

Гигабитный Ethernet-порт гарантирует стабильное сетевое соединение для критически важных приложений. Комбинация портов USB 2.0 и USB 3.0 обеспечивает совместимость с широким спектром периферийных устройств, от простых HID-устройств до высокоскоростных внешних накопителей.

Универсальный порт Type-C совмещает функции питания, передачи данных USB 3.1 и вывода видеосигнала DisplayPort 1.4, что упрощает организацию рабочего места и снижает количество необходимых кабелей.

Надежность и долговечность в эксплуатации

Компактные размеры 62×100 мм и вес всего 46 граммов не должны вводить в заблуждение относительно надежности устройства. Тщательно спроектированная система питания с поддержкой входного напряжения 5В при токе до 4А обеспечивает стабильную работу даже при максимальных нагрузках.

Встроенное аппаратное управление питанием PMU RK806-1 оптимизирует энергопотребление в зависимости от режима работы, что особенно важно для автономных устройств и систем с ограниченным энергобюджетом.

Области применения и практические результаты

Платформа демонстрирует исключительную эффективность в задачах граничных вычислений, где требуется обработка данных непосредственно на месте их получения. В системах умного дома обеспечивает локальную обработку данных с датчиков без передачи информации в облако, что повышает приватность и снижает задержки.

Для разработчиков AIoT-решений данное устройство представляет оптимальную платформу для прототипирования и развертывания продуктов машинного обучения. Поддержка множества операционных систем, включая специализированную Orange Pi OS, Ubuntu, Debian и Android 12, обеспечивает максимальную гибкость в выборе программного окружения.

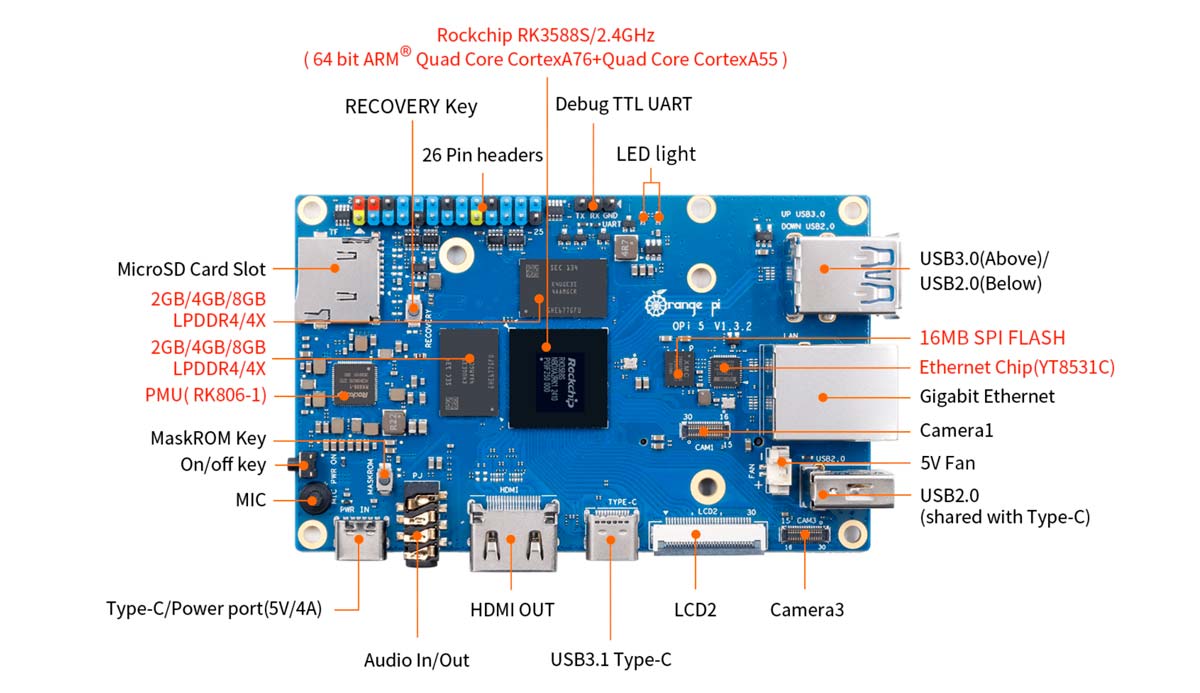

Характеристики Orange Pi 5 4GB

• Процессор: Rockchip RK3588S (8nm)
• Архитектура CPU: 8-ядерный 64-битный (4×Cortex-A76 + 4×Cortex-A55)
• Частота CPU: 2.4 ГГц (большие ядра), 1.8 ГГц (малые ядра)
• Графический процессор: ARM Mali-G610 MP4
• Нейропроцессор: 6 TOPS, поддержка INT4/INT8/INT16
• Оперативная память: 4 ГБ LPDDR4/4X
• Встроенная память: 16 МБ QSPI NOR Flash
• Слот памяти: MicroSD (TF)
• Расширение M.2: M-KEY Socket PCIe 2.0
• Видеовыходы: HDMI 2.1 (8K@60Hz), DisplayPort 1.4, 2×MIPI D-PHY TX
• Камера: MIPI CSI 4Lane, 2×MIPI D-PHY RX
• USB порты: 1×USB 3.0, 2×USB 2.0, 1×Type-C (USB 3.1)
• Ethernet: 10/100/1000 Мбит/с
• Аудио: ES8388, 3.5мм разъем, встроенный микрофон
• Питание: Type-C 5В 4А
• Потребляемая мощность: 0.02 кВт⋅ч

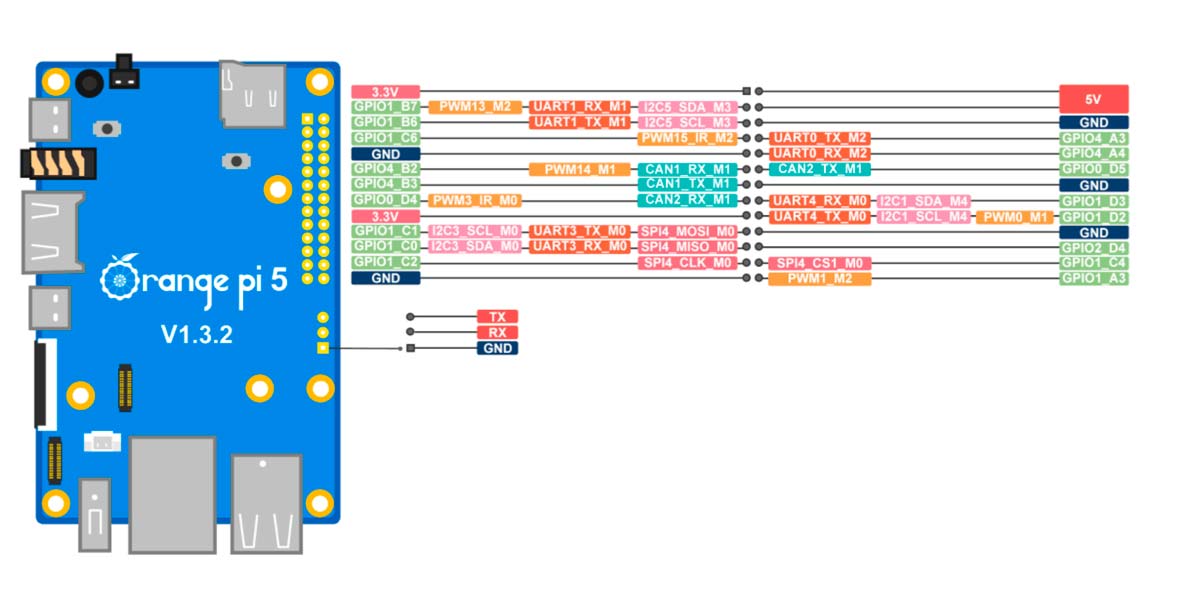

• GPIO: 26-pin разъем
• Кнопки: Power, Recovery, MaskROM
• Индикаторы: Красный (питание), зеленый (статус)
• Вентилятор: 5В
• Отладка: 3-pin UART
• ОС: Orange Pi OS, Ubuntu, Debian, Android 12
• Размеры: 62×100 мм
• Вес: 46 г
