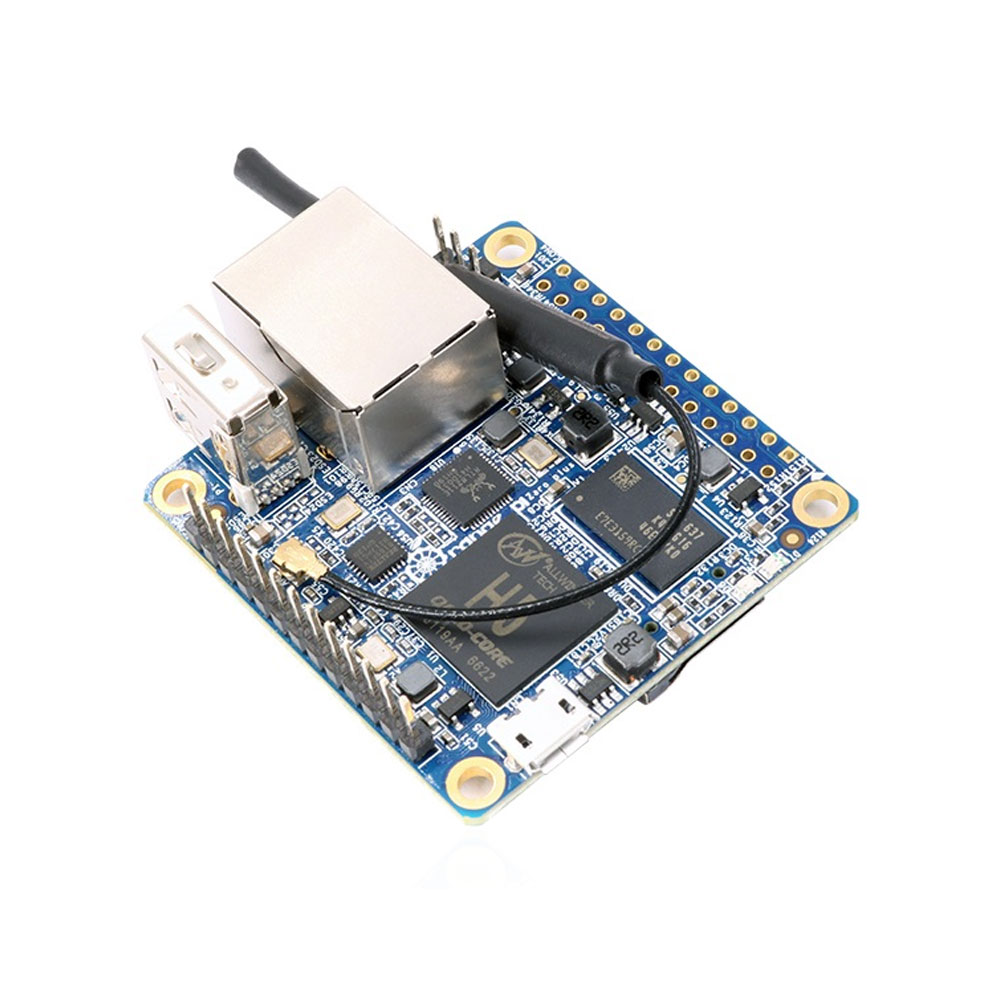

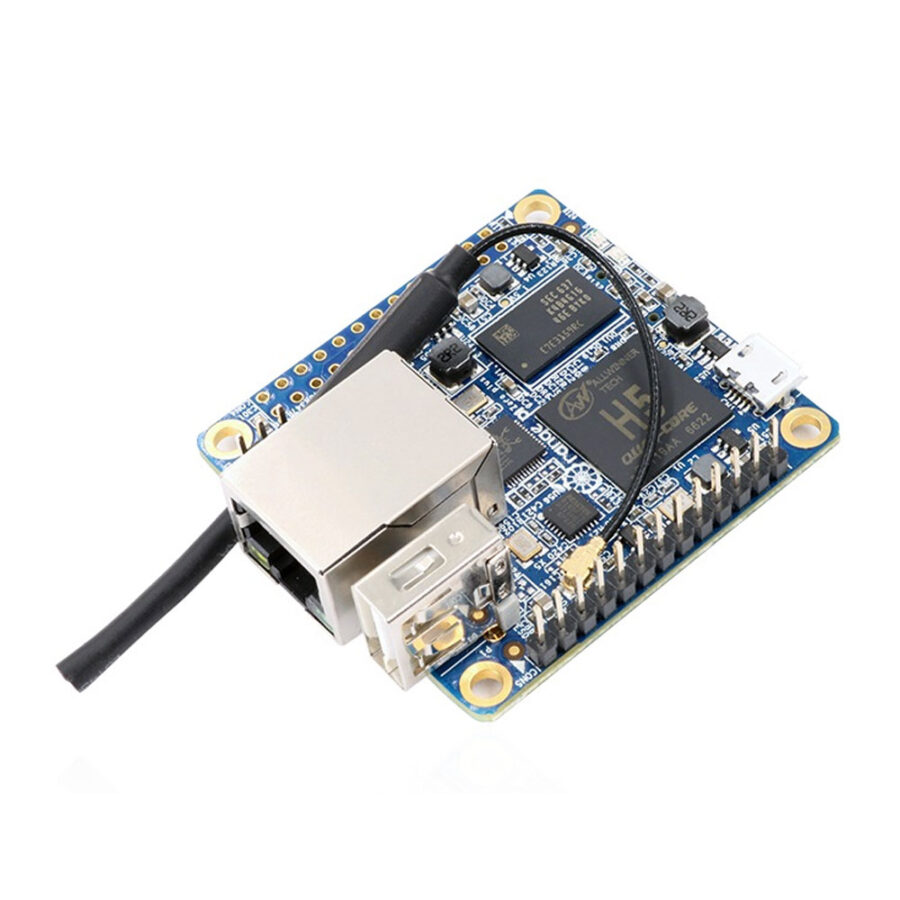

Микрокомпьютер Orange Pi Zero Plus

Orange Pi Zero Plus — одноплатный микрокомпьютер на базе SoC Allwinner H5, ориентированный на встраиваемые системы, сетевые устройства и компактные серверные решения. Плата совмещает гигабитный Ethernet, Wi‑Fi 802.11 b/g/n и GPIO‑разъёмы, что позволяет использовать её как ядро для собственных аппаратных платформ и прототипов. Архитектура ARM Cortex‑A53 с 64‑битной поддержкой делает плату пригодной для современного Linux‑стека, контейнеризации и лёгких сетевых сервисов.

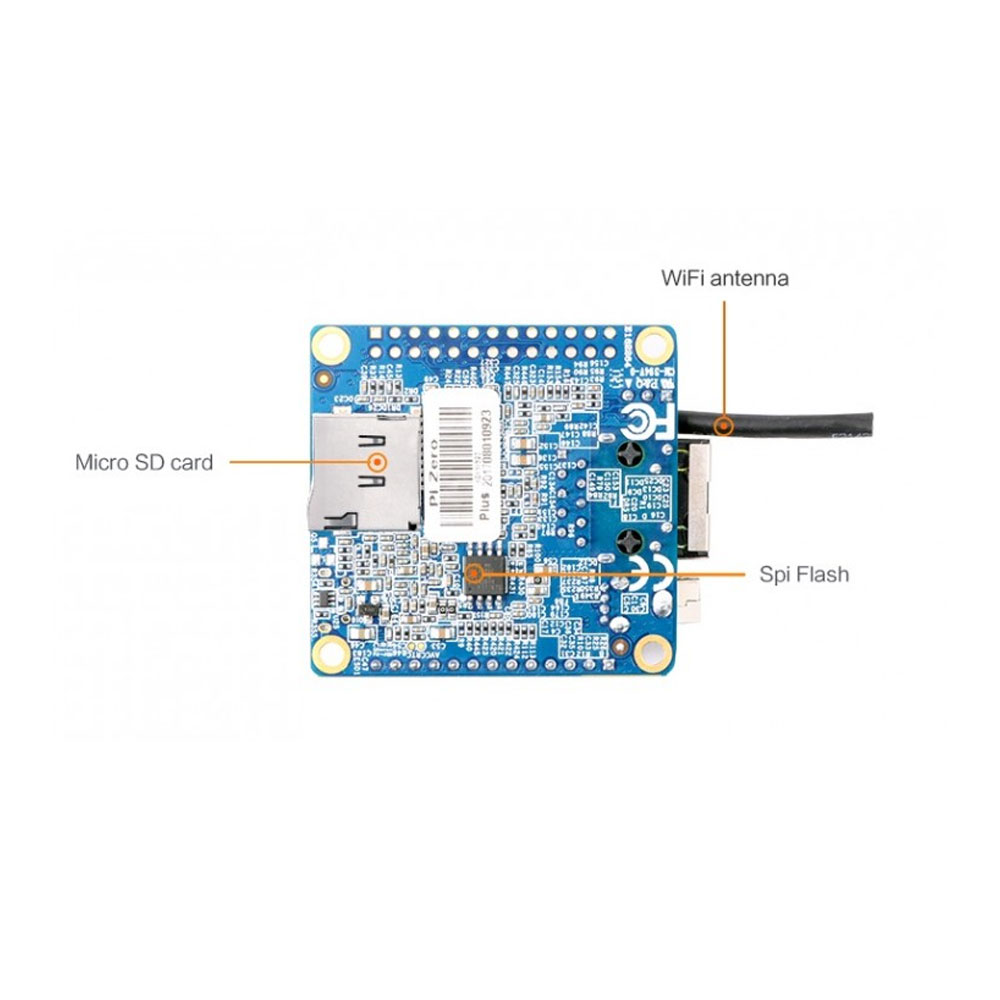

В основе Orange Pi Zero Plus используется SoC Allwinner H5 с четырьмя ядрами ARM Cortex‑A53, работающими до 1,2 ГГц, что обеспечивает достаточный запас производительности для маршрутизаторов, шлюзов, IoT‑шлюзов и лёгких серверов приложений. За графику отвечает Mali‑450 с поддержкой OpenGL ES 2.0, что актуально для задач с простым выводом видео и графики через внешние платы и композитный видеовыход. На борту установлено 512 МБ DDR3 SDRAM (общая с GPU), а для хранения данных используется microSD и SPI NOR Flash объёмом 16 Мбит — этого достаточно для минималистичных дистрибутивов Linux, сетевых систем и специализированных прошивок.

Ключевым преимуществом платы является сетевой функционал: гигабитный Ethernet и встроенный Wi‑Fi 802.11 b/g/n избавляют от необходимости в дополнительных беспроводных модулях при построении сетевых устройств. Питание подаётся через microUSB (USB OTG) или соответствующие пины при номинальном напряжении 5 В, что упрощает интеграцию в существующие стенды и корпуса, рассчитанные на стандартные блоки питания. Типичные значения потребляемой мощности для подобной конфигурации находятся в интервале порядка 4–5 Вт под нагрузкой, что соответствует приблизительно 0,004–0,005 кВт⋅ч при непрерывной работе в течение часа.

Для подключения периферии предусмотрены 26‑контактный и 13‑контактный GPIO‑разъёмы, на которых доступны дополнительные USB‑линии, UART, инфракрасный приёмник, аудио (микрофон и линейный выход), а также другие низкоуровневые сигналы. На самой плате имеется один USB 2.0 Host и один порт USB 2.0 OTG, что позволяет одновременно использовать плату как хост для периферии (накопители, адаптеры) и как подчинённое устройство при отладке или встраивании. Наличие светодиодов (питание и статус) облегчает диагностику состояния платы при эксплуатации в закрытых корпусах.

С точки зрения программного обеспечения Orange Pi Zero Plus поддерживает популярные системы: Android 5.1, Lubuntu, Debian, Armbian и другие ARM‑дистрибутивы. Это даёт возможность выбирать между графическими оболочками и «голыми» серверными сборками в зависимости от роли платы в проекте. Для разработчиков доступны схемы, руководства и образы систем, что ускоряет интеграцию в промышленную или лабораторную инфраструктуру.

В реальных сценариях Orange Pi Zero Plus часто применяют как компактный одноплатный сервер для VPN, DNS, веб‑сервисов, систем мониторинга и лёгких сетевых сервисов, а также как сеть‑ориентированный контроллер в системах «умного дома». Благодаря наличию гигабитного Ethernet плата подходит для небольших файловых серверов, прокси и сборщиков логов, где критична именно сетевая пропускная способность. Низкое энергопотребление позволяет использовать её в круглосуточных установках и автономных решениях с ограниченным энергобюджетом, например при питании от ИБП или солнечных источников.

По сравнению с более простыми одноплатными платами начального уровня со 100‑Мбит Ethernet или без встроенного Wi‑Fi, Orange Pi Zero Plus предлагает более гибкую сетевую конфигурацию и гигабитный порт при аналогичной компоновке и габаритах. В отличие от версий Zero и Zero LTS, здесь используется SoC H5 с 64‑битной архитектурой Cortex‑A53, что улучшает совместимость с современными дистрибутивами и даёт запас по производительности в вычислительных задачах. При этом плата сохраняет компактные размеры порядка 46×48 мм и малую массу, что облегчает монтаж на DIN‑рейку, в компактные корпуса и в состав пользовательских модулей.

Технические характеристики

• Системная логика (SoC): Allwinner H5, 4× ARM Cortex‑A53, до 1,2 ГГц.
• Архитектура CPU: 64‑бит ARMv8‑A.
• Графический процессор (GPU): Mali‑450, поддержка OpenGL ES 2.0.
• Встроенное хранилище: SPI NOR Flash 16 Мбит.
• Слот расширения памяти: microSD (TF‑карта), обычно до 32 ГБ и выше в зависимости от прошивки.
• Проводная сеть: 10/100/1000 Мбит/с Ethernet RJ45.
• Беспроводная сеть: Wi‑Fi 802.11 b/g/n, чипсет Realtek RTL8189FTV, интегрированная антенна.
• Аудио: микрофон и стереовыход на пин‑колодках (13‑контактный разъём).
• GPIO: 26‑контактный разъём общего назначения, 13‑контактный разъём с линиями USB, аудио, инфракрасным каналом и другими сигналами, отдельный 3‑контактный UART.
• Инфракрасный интерфейс: CIR на пин‑колодке.
• Светодиоды индикации: светодиод питания и светодиод статуса.
• Кнопки: кнопка питания.
• Напряжение питания: 5 В постоянного тока.
• Источник питания: microUSB OTG или контактные пины.
• Потребляемая мощность: ориентировочно 0,004–0,005 кВт⋅ч при работе в течение часа под типовой нагрузкой.
• Поддерживаемые операционные системы: Android 5.1, Lubuntu, Debian, Armbian и другие совместимые ARM‑дистрибутивы.
• Габариты: примерно 46 × 48 мм.
• Масса: порядка 26 г.
