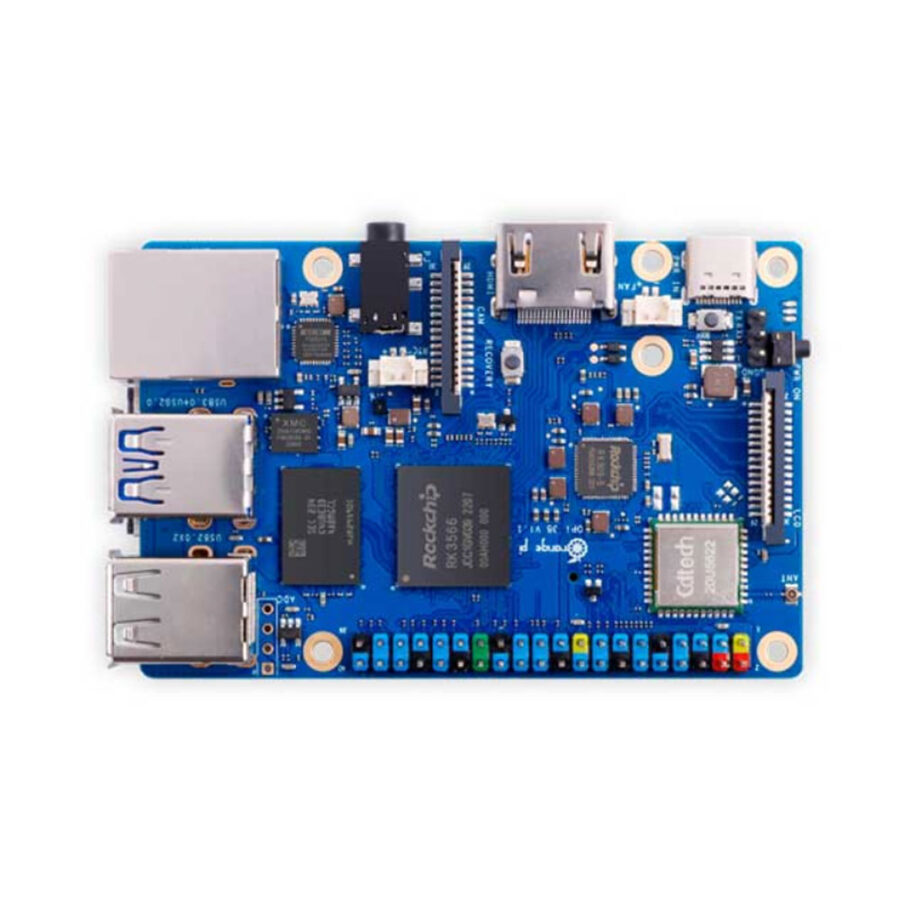

Микрокомпьютер Orange Pi 3B

Orange Pi 3B представляет собой компактную одноплатную систему на базе SoC Rockchip RK3566, предназначенную для задач edge computing, AI-приложений и IoT-разработок. Эта плата справляется с обработкой видео 4K, машинным обучением через встроенный NPU и сетевыми операциями на гигабитном Ethernet. Размеры 56×89 мм позволяют интегрировать её в ограниченные пространства, где требуется баланс производительности и энергопотребления.​

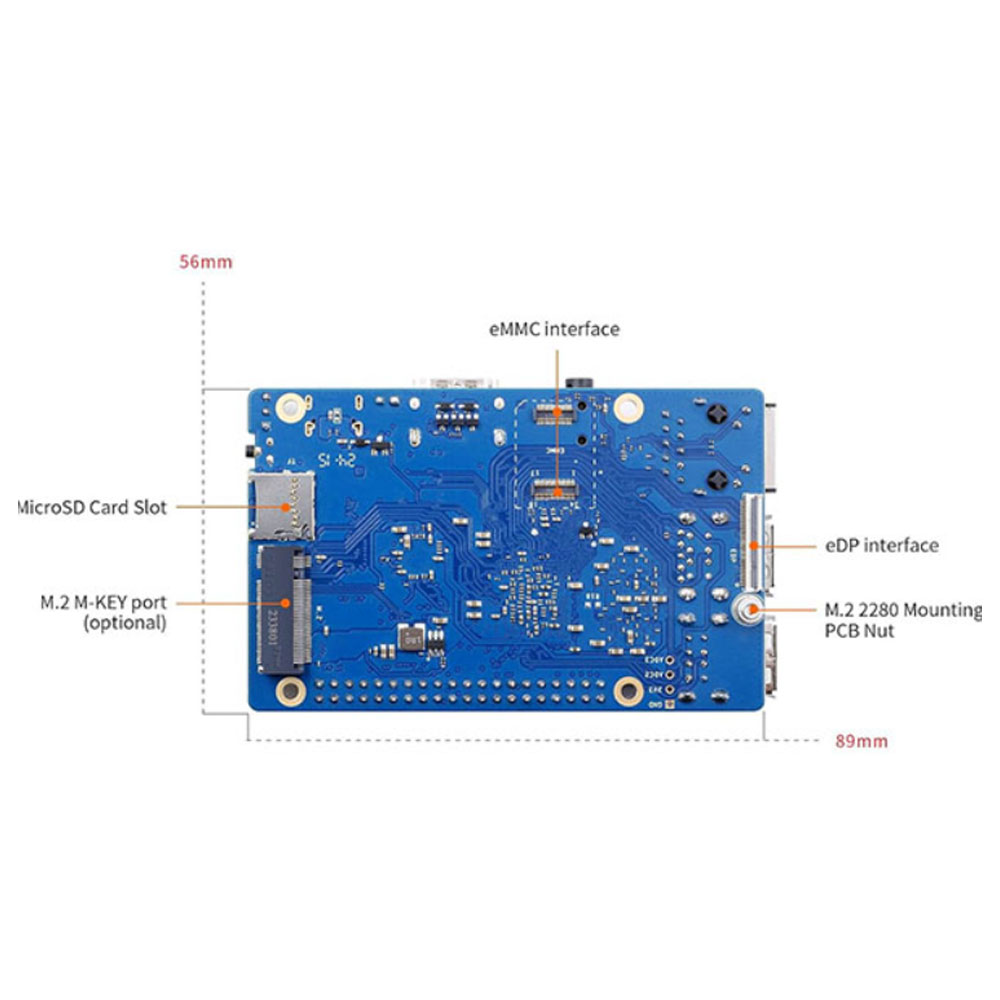

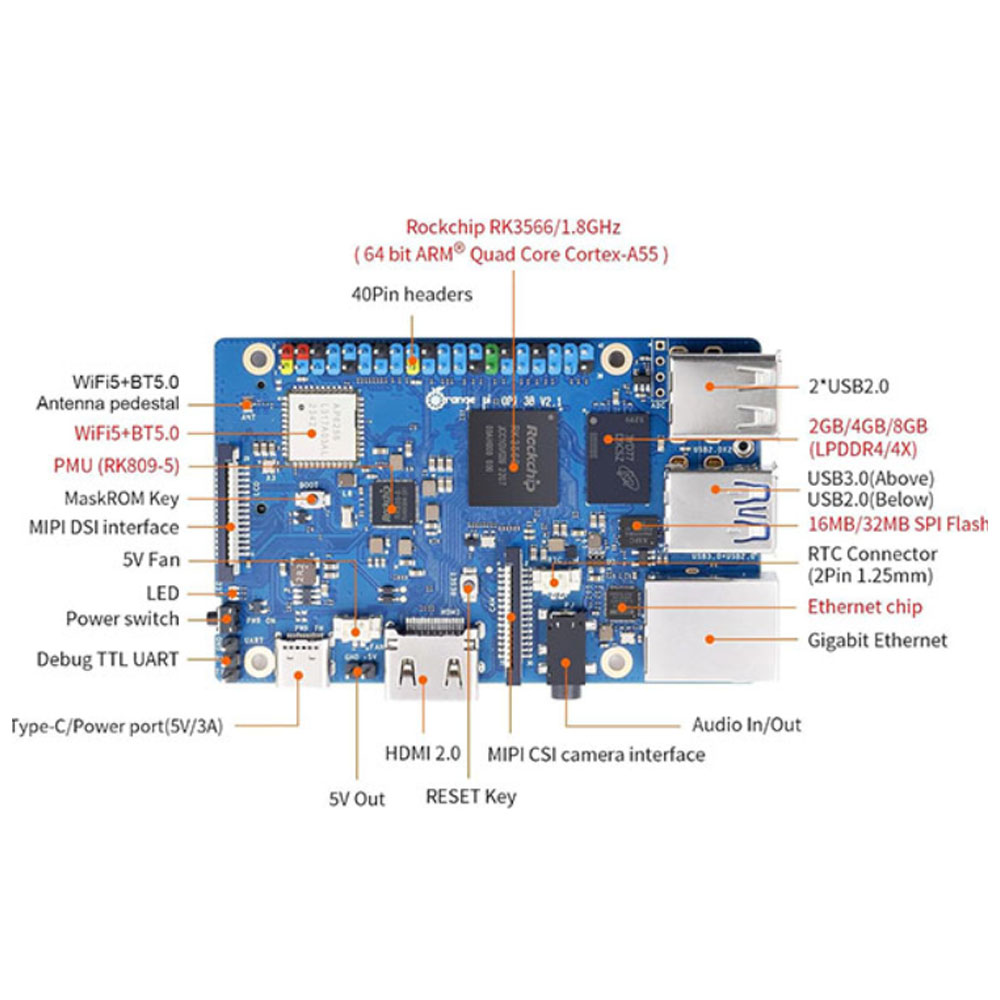

Техническая основа — четырехъядерный Cortex-A55 на 1.8 ГГц с 22-нм техпроцессом, Mali-G52 GPU для графики с поддержкой OpenGL ES 3.2 и Vulkan 1.1, плюс NPU на 0.8 TOPS@INT8 для конвертации моделей из Caffe, TensorFlow или ONNX. VPU декодирует H.265/H.264/VP9 в 4K@60fps, кодирует 1080p@100fps, что полезно для видеостримов без лагов. Память LPDDR4x до 8 ГБ сочетается с опциями хранения: eMMC до 256 ГБ, SPI Flash 32 МБ, слот M.2 M-KEY для NVMe SSD или SATA3 на PCIe 2.0×1 — скорости чтения/записи достигают 500 МБ/с в реальных тестах. Сеть на базе YT8531C обеспечивает стабильный гигабит, Wi-Fi 5 и BT 5.0 с BLE дополняют для беспроводных сценариев. Интерфейсы включают HDMI 2.0, MIPI DSI/CSI, eDP 1.3, USB 3.0 + 2.0, 40-pin GPIO для UART/I2C/SPI/PWM, аудио 3.5 мм и разъёмы для вентилятора/ RTC. Питание Type-C 5V/3A держит нагрузку без просадок, PMU RK809-5 управляет энергосбережением.​

В реальных задачах Orange Pi 3B показывает себя в edge AI: распознавание лиц на MIPI-камерах работает стабильно при 0.8 TOPS, без перегрева при подключённом 5V-вентиляторе. Для серверов — веб-хостинг на Ubuntu/Debian с гигабитным трафиком, где NVMe SSD ускоряет I/O на 3-4 раза по сравнению с SD-картами. В IoT-проектах плата управляет датчиками через GPIO, запускает Android 11 для планшетов или OpenHarmony для смарт-домов; тесты на Debian показывают загрузку ОС за 10-15 с с TF-карты class10. Видеокодирование 1080p@60fps подходит для камер безопасности, где HDR от 8M ISP улучшает детали в сложном освещении.​​

По сравнению с Raspberry Pi 4B, Orange Pi 3B выигрывает в NPU для AI (0.8 TOPS против отсутствия), M.2 NVMe (RPi требует USB-адаптеров) и USB 3.0 нативно; RK3566 энергоэффективнее на 22 нм против 28 нм у BCM2711, хотя GPU слабее в сырой графике. От Banana Pi или Radxa — лучше поддержка Rockchip-экосистемы с готовыми образами ОС и RKNN для нейросетей. Минус — Wi-Fi чип AP6256 иногда требует драйверов, но в Linux 5.10 это решается обновлением.

Технические характеристики

• ​CPU: Quad-core 64-bit Cortex-A55, 1.8 ГГц, 22 нм.​
• GPU: ARM Mali-G52 2EE, OpenGL ES 3.2 / OpenCL 2.0 / Vulkan 1.1.​
• NPU: 0.8 TOPS@INT8, RKNN.​
• VPU: 4K@60fps decode H.265/264/VP9, 1080p@100fps H.265 encode.​
• PMU: Rockchip RK809-5.​
• Камера: MIPI CSI 2-lane.​
• Аудио: 3.5 мм jack.​
• Кнопки: MaskROM, Reset, Power.​
• FAN: 2-pin 1.25 мм 5V.​
• RTC: 2-pin 1.25 мм.​
• GPIO: 40-pin (GPIO/UART/I2C/SPI/PWM).​
• Питание: Type-C 5V/3A, потребление до 0.015 кВт⋅ч (15 Вт макс.).​
• ОС: Android 11, Ubuntu 22.04/20.04, Debian 11/12, OpenHarmony 4.0, Orange Pi OS.​
• Размеры: 56x89x17 мм.​
• Вес: 49-52 г.​

​
